Standort: Dubai Safari Park, Dubai, Vereinigte Arabische Emirate
Objekttyp: öffentlich zugänglicher Erholungsraum
Arbeitsumfang: erhöhte Bodenbrunnenfläche
Oberfläche: Steinplatten in unterschiedlichen Abmessungen
Montagesystem: höhenverstellbare Stelzlager für Platten SOLVER MAX
Hauptanforderungen: Stabilität, Zugang zu Installationen und Anpassung an die kreisförmige Geometrie
Herausforderung – Belag über einer Brunneninstallation
Verstellbare Stelzlager werden am häufigsten beim Bau von Terrassen und Dachterrassen eingesetzt. Das Projekt im Dubai Safari Park zeigt jedoch, dass das System auch bei anspruchsvolleren Konstruktionen verwendet werden kann.

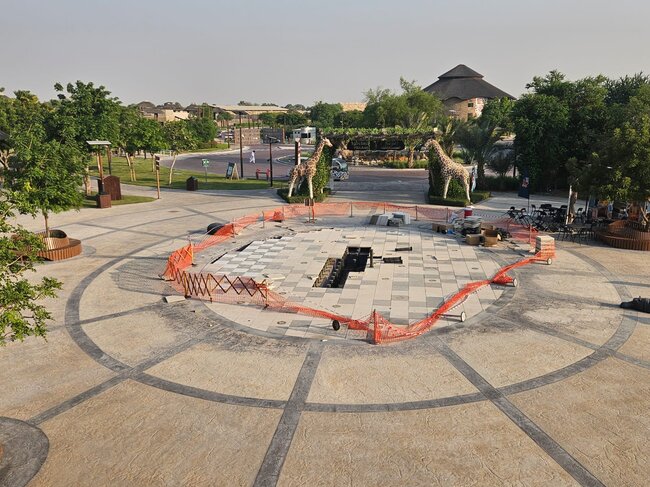

Im zentralen Bereich des öffentlich zugänglichen Platzes wurde ein Bodenbrunnen mit einem Belag aus massiven Steinplatten errichtet. Unter den Platten befand sich die technische Infrastruktur, einschließlich Wasser- und Elektroinstallationen, Abflüssen, Leitungen sowie Elementen zur Versorgung der Düsen.
Der Einsatz von verstellbaren Stelzlagern ermöglichte es, einen stabilen Belag über den Installationen zu schaffen, den Wartungszugang zu erhalten und das Niveau der Platten an den umgebenden Platz anzupassen.
Der Brunnen wurde als integraler Bestandteil des Platzes entworfen. Nach Abschluss der Arbeiten sollte sein Belag eine einzige Ebene mit dem umgebenden Bodenbelag bilden, während die gesamte technische Infrastruktur unter den Platten verborgen bleiben sollte.
Das Projekt musste die unter dem Belag verlegten Installationen, Düsen und Revisionselemente, den kreisförmigen Grundriss des Brunnens sowie Platten unterschiedlicher Abmessungen und Formen berücksichtigen. Die Konstruktion war für einen intensiv genutzten öffentlichen Raum bestimmt und erforderte daher entsprechende Stabilität und eine große Anzahl von Auflagepunkten.
Ein traditionelles Verkleben der Platten hätte den Zugang zu den Installationen erheblich erschwert. Jede Inspektion oder Reparatur hätte das Aufstemmen des Belags und den Austausch seiner Teile erfordert.
Lösung – Platten auf höhenverstellbaren Stelzlagern

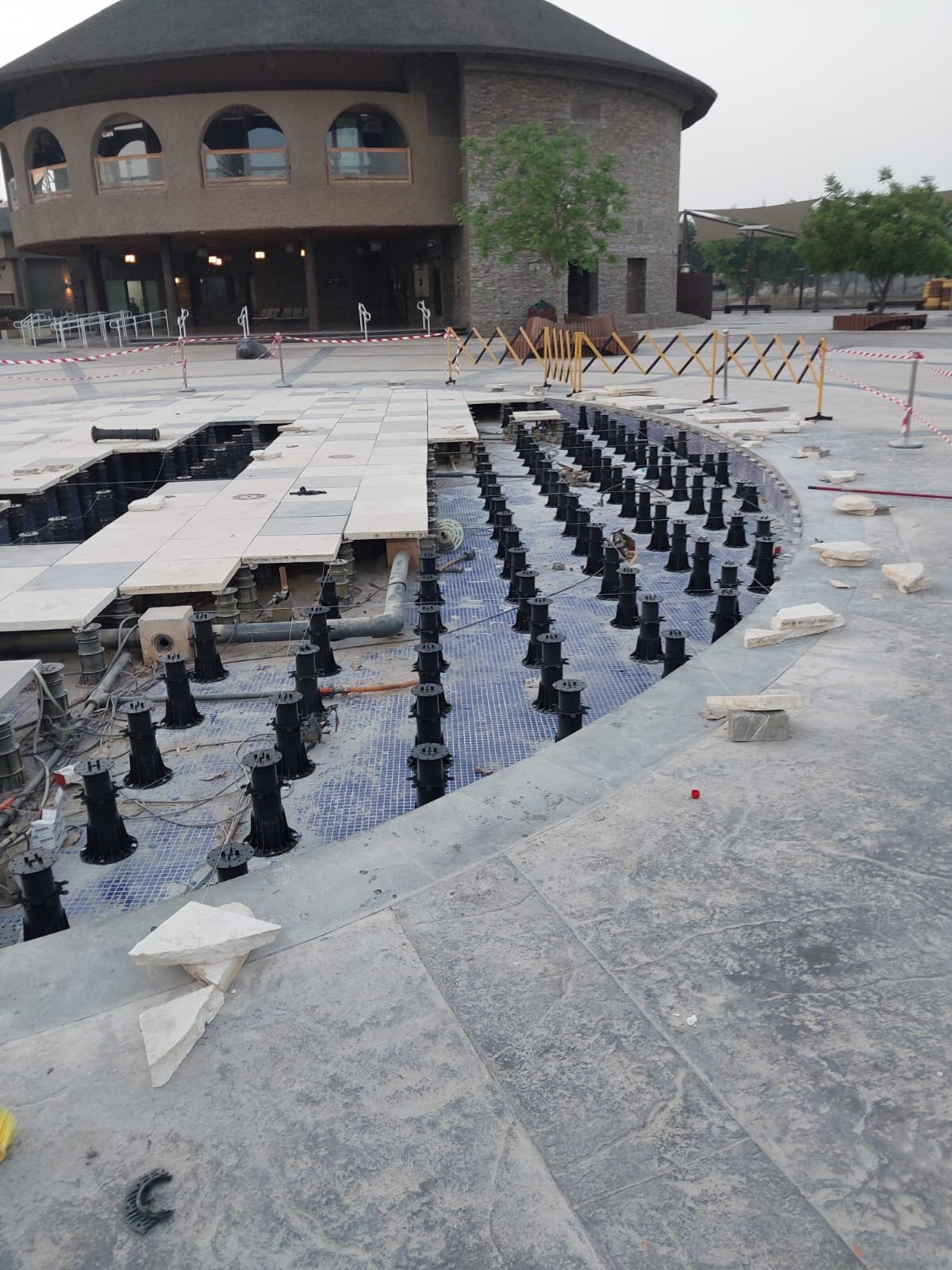

Die Steinelemente wurden auf individuell verstellbaren Stelzlagern verlegt. Unter der Oberfläche entstand ein offener Technikhohlraum für Rohre, Leitungen, Abflüsse und die Stromversorgungselemente des Brunnens.
Die Höhe jedes Stelzlagers wurde an das lokale Bodenniveau sowie die geplante Höhenkote des Platzes angepasst. Dadurch konnte eine ebene Oberfläche trotz der umfangreichen Infrastruktur darunter erreicht werden.
Die Anordnung der Stützen wurde an das Plattenlayout und die Position der technischen Einrichtungen angepasst. Bei Elementen mit größeren Abmessungen, unregelmäßiger Form oder erhöhter Belastung wurden zusätzliche Stelzlager verwendet.
Anpassung an die kreisförmige Geometrie

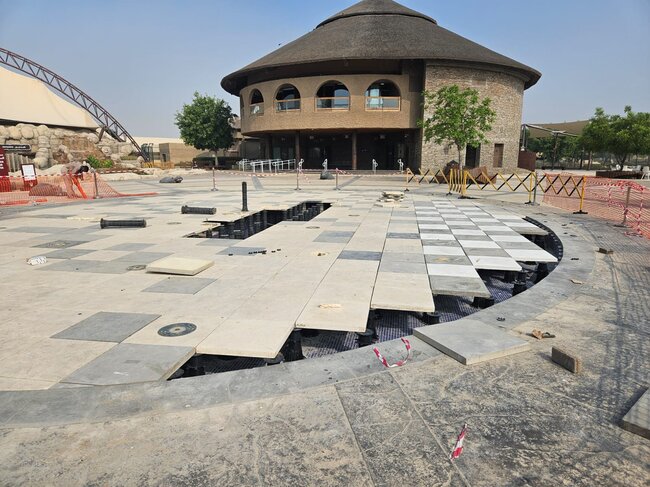

Der Brunnen hat einen kreisförmigen Grundriss, während die meisten Platten rechteckig oder quadratisch sind. Die Elemente an der Außenkante mussten daher individuell zugeschnitten werden.
Die Stelzlager wurden sowohl unter den Ecken als auch unter den unregelmäßigen Plattenabschnitten an der Bogenkante verteilt. Die Höhenverstellung ermöglichte es, eine einzige Ebene, gleichmäßige Fugen und einen nahtlosen Übergang des Brunnens zur umgebenden Platzfläche beizubehalten.
Stabilität schwerer Steinplatten
Die Oberfläche wurde aus massiven Platten für intensive Nutzung gefertigt. Eine angemessen geplante Anzahl von Stützpunkten ermöglichte es, Durchbiegungen zu begrenzen und die Lasten gleichmäßig auf den Untergrund zu übertragen.
Die breiten Basen der Stelzlager verteilen den Druck auf eine größere Fläche, während die individuelle Verstellung es ermöglicht, Spalte zwischen den Stützpunkten und den Platten zu beseitigen. Dadurch wurde eine stabile Oberfläche erreicht, die für den Einsatz im öffentlichen Raum geeignet ist.
Zugang zur technischen Infrastruktur
Der wichtigste Vorteil des Systems ist die Möglichkeit, ausgewählte Platten anzuheben, ohne die Oberfläche zu beschädigen. Dadurch kann schnell auf Wasserinstallationen, Düsen, Abflüsse, Leitungen und Revisionselemente zugegriffen werden.
Nach Abschluss der Inspektion oder Reparatur können die Platten an derselben Stelle wieder verlegt werden. Dies begrenzt die Stillstandszeit des Brunnens und reduziert die Kosten für spätere Wartungsarbeiten.
Integration der Düsen in die Oberfläche
Die Elemente, die für den Betrieb des Brunnens verantwortlich sind, wurden in den Steinboden integriert. Ihre Position musste genau mit der Anordnung der Platten, Fugen und Stelzlager abgestimmt werden.
Das System ermöglichte die unabhängige Einstellung der Oberflächenhöhe sowie die präzise Ausführung der Öffnungen um die Düsen, Abläufe und Revisionsabdeckungen. Die technischen Elemente blieben funktional, ohne das geordnete Erscheinungsbild des Platzes zu beeinträchtigen.
Montage ohne Kleben
Die Platten wurden trocken verlegt, ohne dauerhafte Verbindung mit dem Untergrund. Dadurch konnte ihre Position während der Koordinierung der Höhe der Stelzlager, des Verlaufs der Installationen und der Lage der Düsen mehrfach korrigiert werden.
Das Fehlen einer Klebeschicht erleichtert auch den späteren Service-Demontage und reduziert das Risiko von Beschädigungen der Steinelemente.
Umsetzungsablauf
Die Arbeiten umfassten die Festlegung der Zielhöhe des Brunnens, die Planung der Installation und der Plattenanordnung, die Platzierung der Stelzlager sowie die individuelle Höhenregulierung. Anschließend wurden Öffnungen für technische Elemente erstellt, die Platten an die kreisförmige Kante angepasst und zusätzliche Stützen unter den zugeschnittenen Elementen angebracht.
Die Montage erfolgte schrittweise, wobei der Zugang zur Infrastruktur bis zur Verlegung der letzten Bodenbelagsfragmente erhalten blieb.
Warum wurden verstellbare Stelzlager verwendet?
Das System ermöglichte den Zugang zur Installation, ohne den Bodenbelag zu beschädigen, eine präzise Höhenverstellung und die Möglichkeit, Infrastruktur unter den Platten zu verlegen. Es ermöglichte auch die Unterstützung von Elementen unterschiedlicher Größen und Formen sowie die Montage ohne Kleber und Mörtel.
Die entsprechend geplante Anzahl der Stelzlager gewährleistete die Stabilität der schweren Platten in einem intensiv genutzten öffentlichen Raum.
Ergebnis – Brunnen integriert in den Platz
Nach Abschluss der Montage wurde die Oberfläche des Brunnens mit dem umgebenden Platz zu einer einheitlichen, geordneten Ebene verbunden. Die Installationen und die Trägerkonstruktion blieben unsichtbar, sind aber bei Wartungsarbeiten weiterhin leicht zugänglich.
Die Umsetzung im Dubai Safari Park zeigt, dass verstellbare Stelzlager nicht nur auf Terrassen eingesetzt werden können. Sie bewähren sich auch unter Brunnenoberflächen, Platzflächen und anderen Objekten, bei denen schwere Platten mit einer umfangreichen technischen Infrastruktur verbunden werden müssen.
