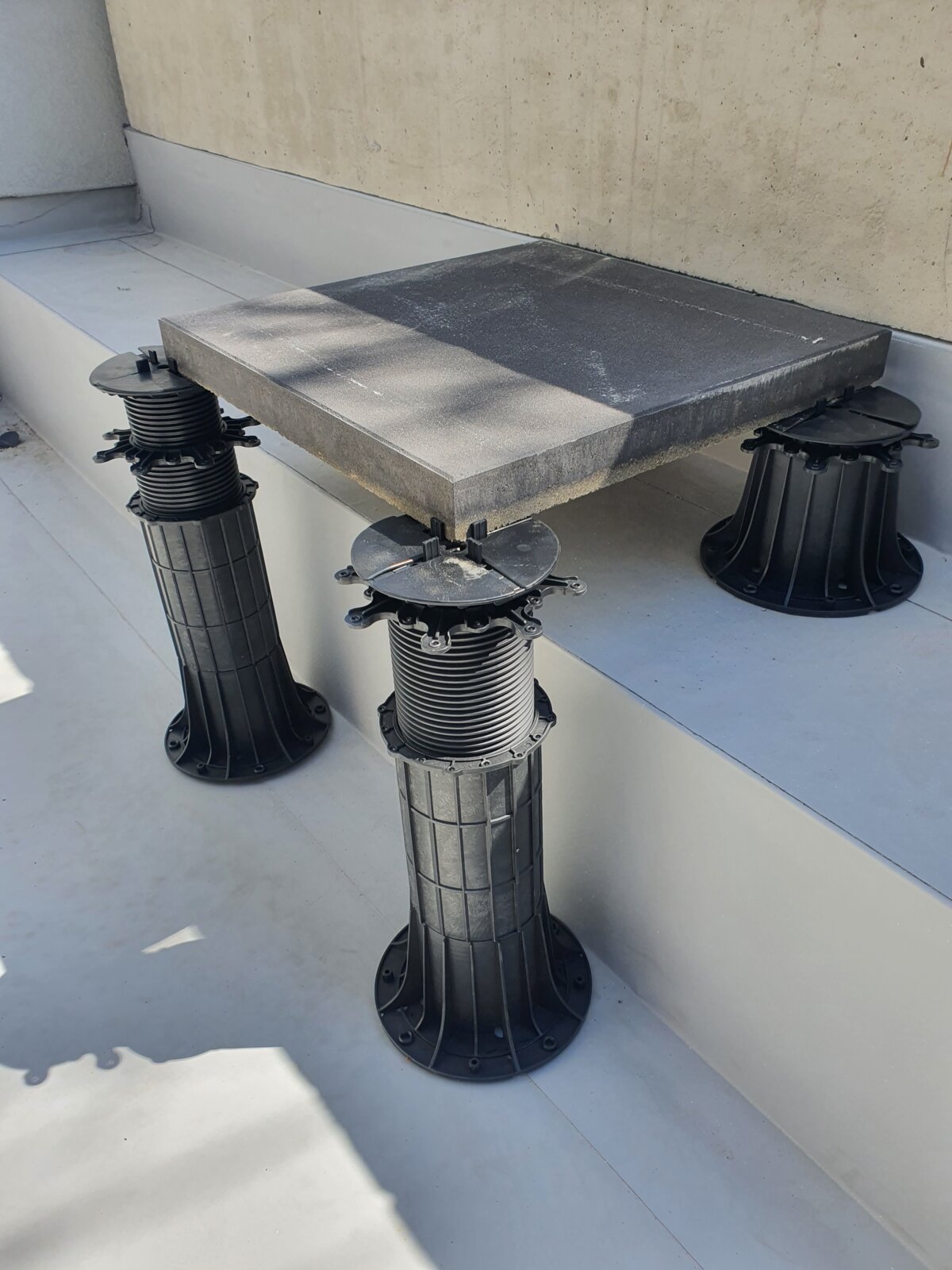

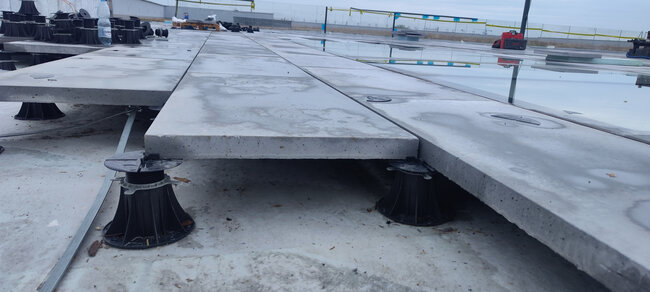

Unter diesen massiven, perfekt ebenen Betonplatten befindet sich ein Hohlraum, ein Netz von Drainagekanälen sowie eine Reihe schwerer Kunststoff-Gewindestelzlager, die das Ganze tragen.
Systeme mit gehobenen Platten sind zum Standard für gewerbliche Dächer, Plätze und Eingänge geworden. Sie sehen sauber aus, absorbieren sofort abfließendes Regenwasser und geben Wartungsteams einfachen Zugang zur darunterliegenden Abdichtungsmembran. Aber wenn Sie jemals versucht haben, eine 150 Pfund schwere Platte aus vorgefertigtem Beton auf ein Stück Polypropylen hoher Dichte zu setzen, wissen Sie, dass dies etwas unintuitiv erscheinen kann. Beton verzeiht keine Fehler. Wenn sich Ihre Unterlage auch nur um einen Achtel Zoll verschiebt, bekommt Ihr Platz schnell eine gefährliche Kante.
Als Stelzlager-Hersteller entwerfen wir unsere höhenverstellbaren Systeme für hohe Lasten speziell dafür, diese extremen Gewichte ohne Verformung und Setzung im Laufe der Zeit zu tragen. Um eine perfekt ebene Oberfläche aus schweren Materialien und Kunststoff-Stelzlagern zu erzielen, sind eine gute Planung und ein solides Verständnis dafür erforderlich, wie sich diese Systeme auf der Baustelle verhalten.
Hier erfahren Sie, wie Sie es richtig machen.
Die wahre Herausforderung mit schwerem Beton
Holzfliesen und dünne Porzellanplatten sind nachsichtig. Schwere strukturelle Betonplatten sind es nicht.
Eine typische architektonische Betonplatte mit den Maßen 24x24 Zoll wiegt zwischen 50 und 90 Pfund. Bei einer Platte von 24x36 Zoll oder einer Sonderplatte mit 3 Zoll Dicke hat man es leicht mit 120 bis 180 Pfund pro Einheit zu tun.
Wenn man solch ein großes Gewicht auf ein erhöhtes Punktlastsystem fallen lässt, passieren drei Dinge:
- Komprimierung des Untergrunds: Die Dachdämmung oder Membran unter dem Stelzlager will unter dem konzentrierten Gewicht zerquetscht werden.
- Durchbiegung des Stelzlagers: Kunststoff minderer Qualität verformt sich unter statischen Lasten und verursacht subtile Absenkungen im gesamten Plattenfeld.
- Seitliche Drift: Ohne ausreichende Randbegrenzung verschiebt sich das gesamte Plattenfeld langsam nach außen, wenn Menschen darüber laufen.
Um ein Plattenfeld zu bauen, das starkem Fußgängerverkehr, Wartungswagen und winterlichen Frost-Tau-Wechseln standhält, muss man diese drei Kräfte vom ersten Tag an beherrschen.
Schritt 1: Vorbereitung des Untergrunds und Planung

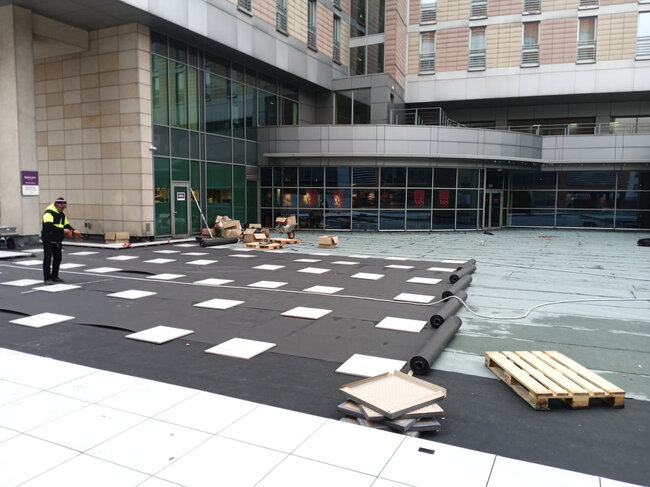

Bevor Sie auch nur einen Stelzlager anfassen, prüfen Sie die Terrasse. Ihre Abdichtungsmembrane oder starre Isolierung muss für hohe Punktlasten geeignet sein. Wenn Sie die Stelzlager direkt auf weicher Isolierung aufstellen, benötigen Sie Lastverteilungsplatten unter jedem Stelzlagerfuß, um das Gewicht zu verteilen und ein Absinken zu verhindern.

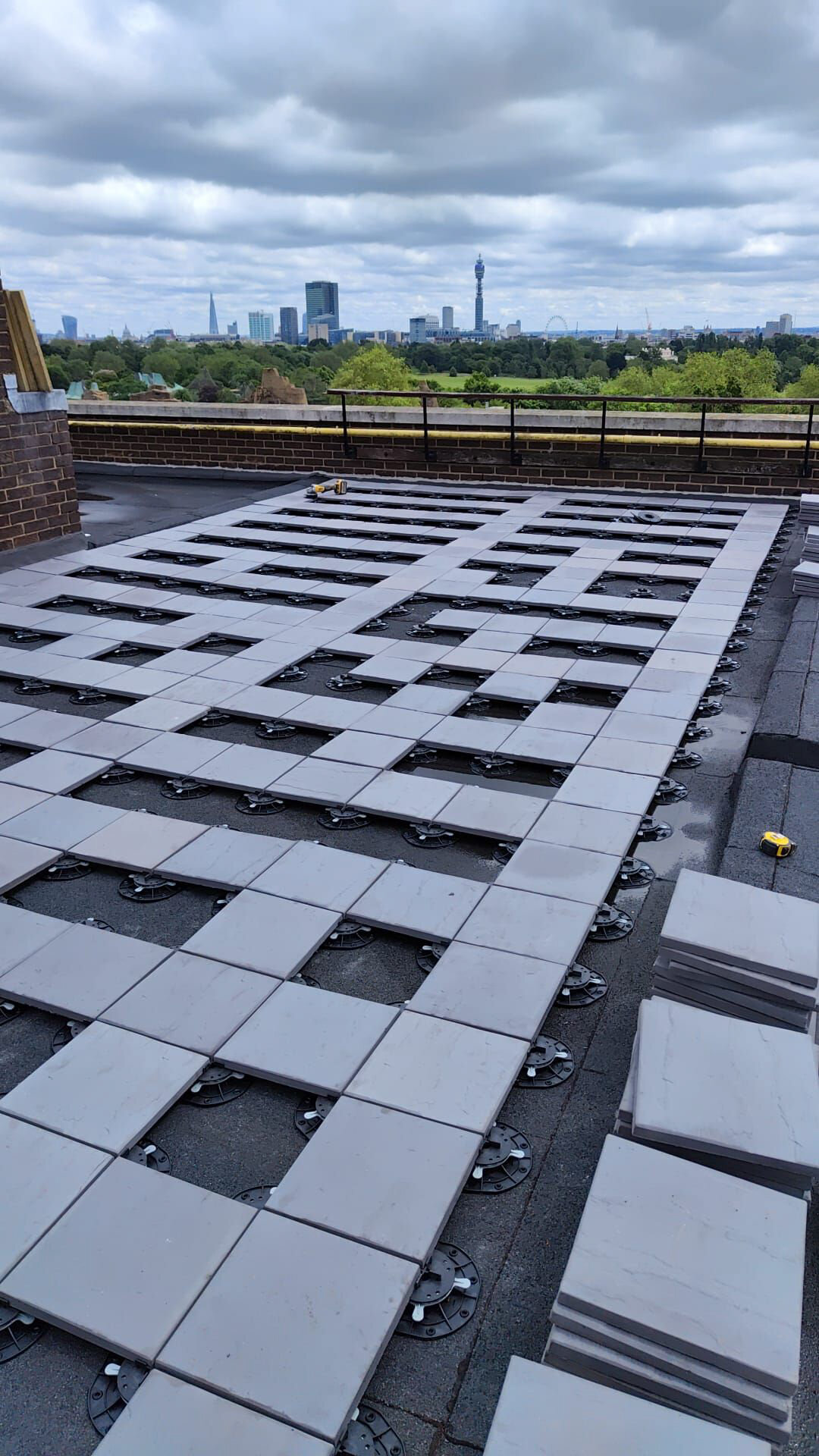

Bestimmen Sie die Referenzhöhe am höchsten Punkt des Terrassengefälles. Ziehen Sie Laserlinien über die Fläche, um ein Raster festzulegen. Überspringen Sie das nicht. Wenn Ihr Raster am Anfang um einen Viertelzoll verschoben ist, werden die Randzuschnitte am anderen Ende der Fläche ein Albtraum sein.
Schritt 2: Zuerst den Umfang festlegen
Sichern Sie immer die Ränder, bevor Sie das Feld füllen.
Setzen Sie die Rand-Stelzlager an Attikawänden oder begrenzenden Randsteinen. Sie müssen die Grundplatten der Rand-Stelzlager zuschneiden, damit sie bündig an der Wand anliegen. Die Schnittlinien sind direkt in die Basis unserer Stelzlager eingeformt, damit die Teammitglieder den überstehenden Flansch sauber mit einem Universalmesser abbrechen oder abschneiden können, wobei die Mittelsäule genau dort bleibt, wo die Last übertragen werden soll.
Verwenden Sie Rand-Abstandhalter-Clips oder Wandbegrenzungsfedern entlang jeder vertikalen Kante. Dies sorgt für eine gleichmäßige Dehnungsfuge und verhindert, dass sich das Feld mit der Zeit horizontal verschiebt.
Schritt 3: Höhe und Neigung einstellen

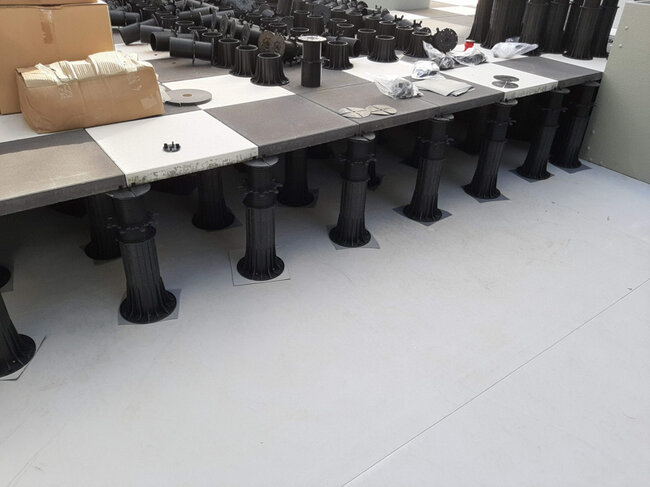

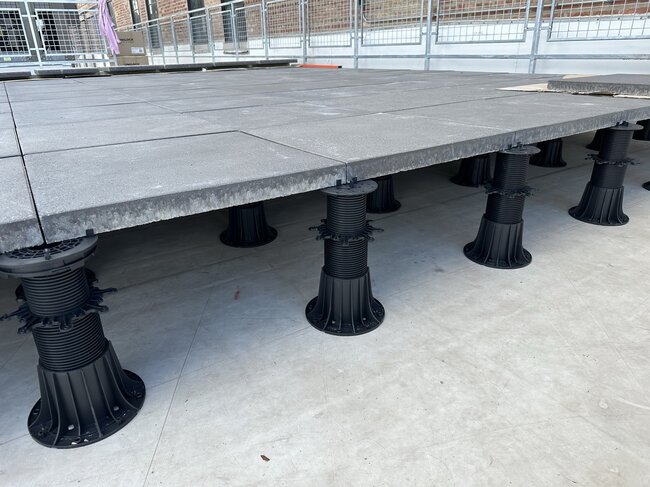

Höhenverstellbare Stelzlager funktionieren mit Gewindesäulen. Sie drehen den Kopf oder den Einstellring, um die Höhe der Oberfläche anzuheben oder abzusenken.

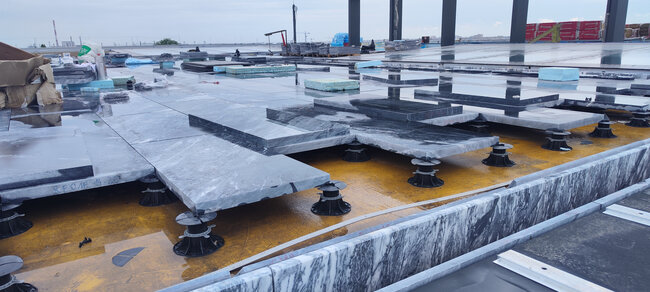

Die meisten gewerblichen Terrassen haben ein Gefälle von 1/8 Zoll oder 1/4 Zoll pro Fuß zur Entwässerung. Um eine ebene Platzoberfläche auf einer geneigten Terrasse zu erreichen, benötigen Sie Neigungsausgleicher. Diese können in den Stelzlagerkopf integriert oder unter der Basisplatte platziert werden. Stellen Sie jeden Kopf so ein, bis eine Laserwasserwaage bestätigt, dass er der Zielhöhe des Bodenbelags entspricht.
Schritt 4: Verlegung des Betons
Hier beginnt die körperliche Arbeit. Das manuelle Verlegen schwerer Terrassenplatten überlastet den Rücken des Teams bereits am Mittag. Verwenden Sie einen Zwei-Personen-Vakuumheber oder eine spezielle Plattenklemme, um jede Platte präzise auf dem Kopf des Stelzlagers zu platzieren.

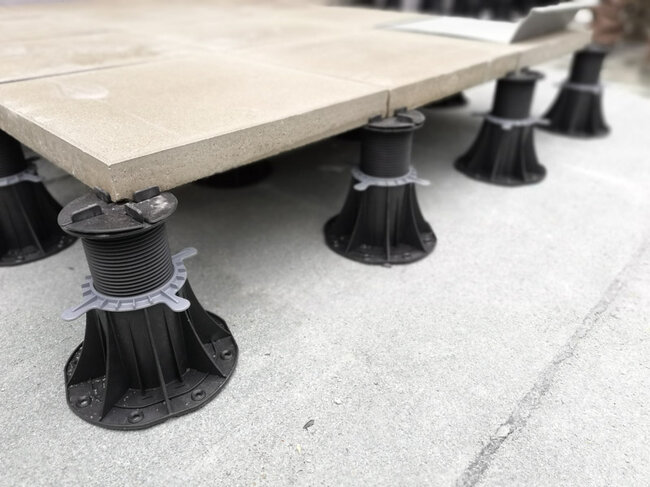

Stellen Sie sicher, dass die Terrassenplatte gleichmäßig auf den Abstandshaltern aufliegt, die in den Kopf des Stelzlagers integriert sind. Diese Abstandshalter bestimmen die Fugenbreite (normalerweise 3 mm oder 5 mm) und ermöglichen es dem Regenwasser, direkt von der Oberfläche auf die darunterliegende Membran abzufließen.
Schritt 5: Präzise Einstellung und Gummipads
Selbst die besten Betonhersteller haben geringfügige Unterschiede in der Dicke ihrer Platten. Eine 2 Zoll dicke Platte kann an einer Ecke 2-1/8 Zoll und an einer anderen 1-7/8 Zoll messen.
Wenn Sie eine Platte verlegen, prüfen Sie jede Fuge mit dem Fuß. Wenn Sie eine Stufe spüren, schieben Sie ein Gummipad unter den niedrigeren Quadranten des Stelzlagerkopfes. Gummipads gleichen die Ecken aus und dämpfen den Aufpralllärm, wenn Menschen darüber laufen.
Drei häufige Fehler, die Realisierungen auf Stelzlagern ruinieren
- Weglassen der mittleren Auflage für großformatige Platten: Wenn Sie lange oder großformatige Betonplatten installieren (z. B. 18x36 oder 36x36 Zoll), reichen vier Eck-Stelzlager nicht aus. Die Mitte der Platte wird unter großer Belastung brechen. Installieren Sie immer ein mittleres Auflage-Stelzlager unter größeren Platten.
- Weglassen der Randbegrenzung: Eine Stelzlager Terrasse erfordert dichte Grenzen. Wenn die Stelzlager an einer offenen Kante ohne Attika stehen, müssen Sie eine starre Randbegrenzung aus Stahl oder Aluminium installieren. Wenn sich die Kante verschiebt, zerfällt die gesamte Terrasse.
- Übermäßiges Verlängern der Stelzlager: Jedes Stelzlager hat eine maximale sichere Höhe. Wenn Sie das Stelzlager über seine vorgesehene Grenze hinaus aufdrehen, um eine hohe Schwelle zu erreichen, verlieren Sie die strukturelle Integrität. Wenn Sie zusätzliche Höhe benötigen, verwenden Sie Distanzhülsen, die für dieses spezifische System entwickelt wurden, anstatt das rote Limit der kurzen Einheit zu überschreiten.
Warum diese Technik funktioniert

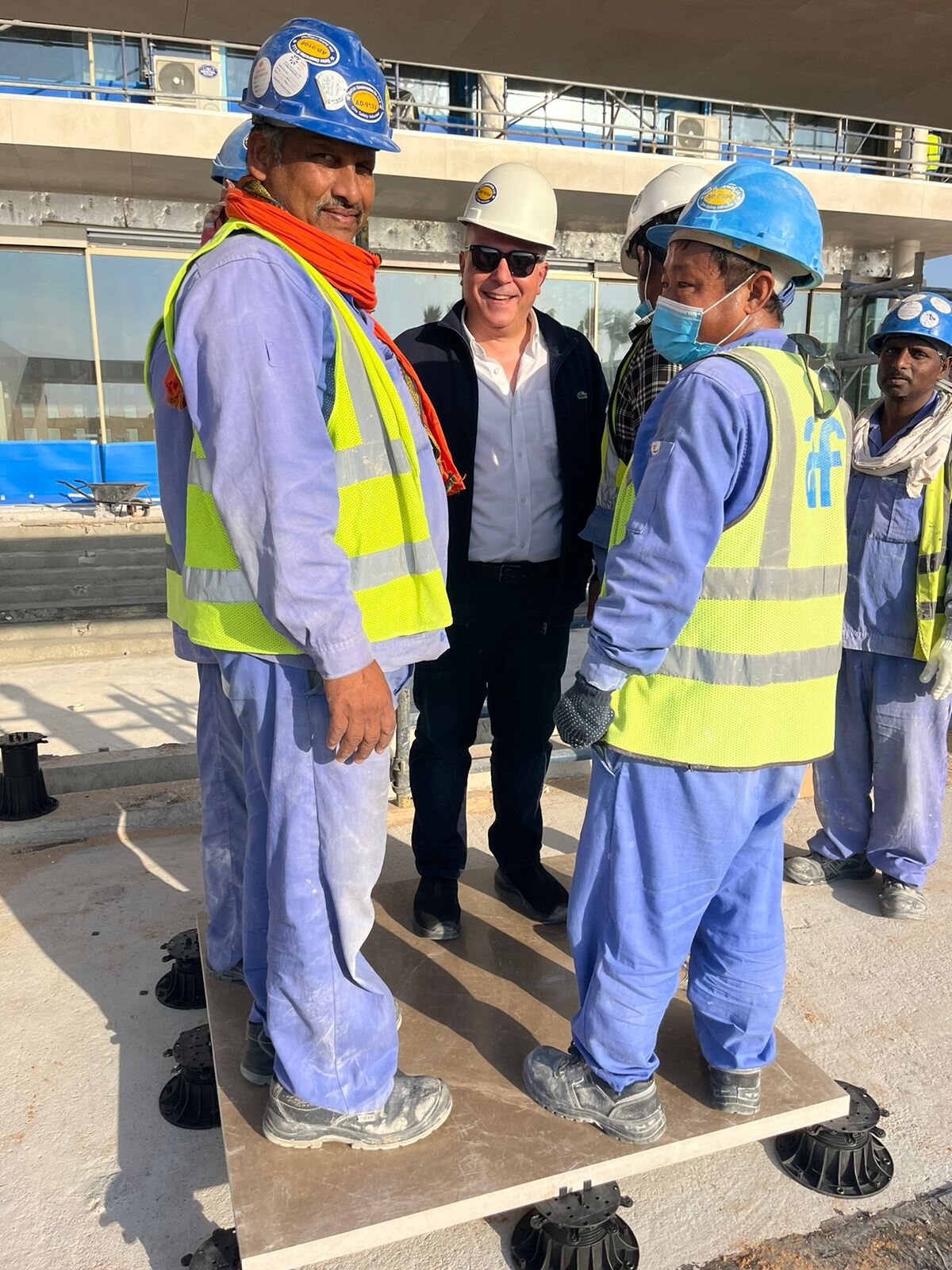

Wenn Menschen schweren Beton sehen, der auf Kunststoff-Stelzlagern schwebt, machen sie sich Sorgen um die langfristige Haltbarkeit. Das ist eine berechtigte Sorge, aber die Materialwissenschaft hinter industriellem Polypropylen erzählt eine andere Geschichte.
Polypropylen mit hoher Dichte ist beständig gegen Wasser, Salz und Bodenchemikalien. Es verrottet nicht, gefriert nicht und zersetzt sich nicht unter der Erde. Da die Stelzlager den Beton über der eigentlichen Drainageebene halten, fließt das Wasser frei unter dem Platz in Richtung der Dachabläufe.
Dadurch bleibt stehendes Wasser von der Oberfläche fern, verhindert Eisbildung im Winter und schützt die wasserdichte Membran des Gebäudes vor direkter UV-Strahlung und Temperaturschock. Wenn sich ein Ablauf in fünf Jahren verstopft, holt man keinen Drucklufthammer heraus. Man hebt zwei Platten mit einem Vakuumheber an, reinigt den Ablauf und legt den Beton wieder an seinen Platz.
Wenn Sie eine gewerbliche Investition planen und die Lastberechnung überprüfen oder einen schwierigen Gefälleausgleichsplan erstellen möchten, wenden Sie sich an unser Ingenieurteam. Wir können Ihre Grundstückspläne prüfen, Punktlasten berechnen und sicherstellen, dass Sie eine genaue Stelzlager-Spezifikation für Ihr Bauvorhaben erhalten.
Solide Unterstützung beginnt beim Fundament
Die Installation von Betonplatten auf höhenverstellbaren Stelzlagern läuft auf Berechnung, Planung und den Einsatz der richtigen, belastbaren Ausstattung hinaus. Gehen Sie die Vorarbeiten mit der gebotenen Sorgfalt an, legen Sie eine feste Umrandung fest, richten Sie die Ecken sorgfältig aus, und Sie bauen einen sauberen, ebenen Gewerbeplatz, der Millionen von Schritten standhält, ohne sich auch nur um einen Zentimeter zu verschieben.
