Wie man Feinsteinzeugplatten auf höhenverstellbaren Stelzlagern installiert - Kompletter Leitfaden

Das traditionelle Verlegen von Außenbelägen erfordert intensive Arbeit: Erdaushub, Betonieren, Sandverteilung und Verfugen der Fugen. Systeme mit erhöhten Stelzlagern vereinfachen die Installation und bieten gleichzeitig bedeutende Nutzungsvorteile:

• Hervorragende Neigungs- und Höhenkorrektur: Integrierte Neigungsausgleicher ermöglichen die Schaffung einer vollkommen ebenen Gehfläche auf unebenem Untergrund, geneigten Betonterrassen oder geneigten Dächern (bis zu 5 % Gefälle).

• Problemlose Entwässerung: Offene Fugen zwischen den Platten ermöglichen es dem Wasser, direkt in den Hohlraum darunter abzufließen. Dies eliminiert stehendes Wasser, Pfützenbildung und Eisansammlung, ohne dass oberflächliche Entwässerungsgitter erforderlich sind.

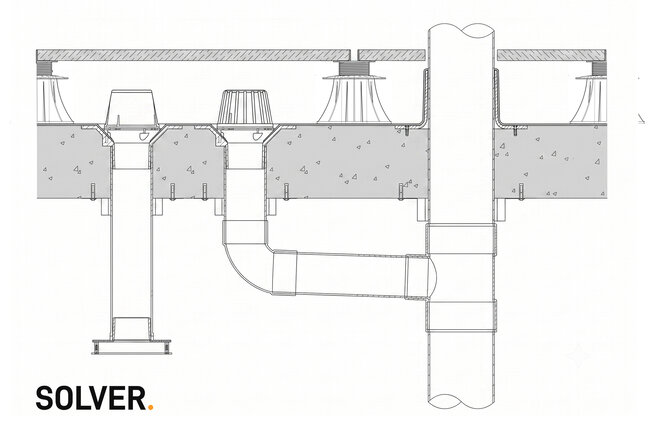

• Zugang zu unterirdischen Installationen: Da die Platten nicht auf Mörtel befestigt sind, können einzelne Platten jederzeit mit einem Plattenheber angehoben werden. Dies ermöglicht einen einfachen Zugang zu wasserdichten Membranen, elektrischen Leitungen oder Sanitärinstallationen.

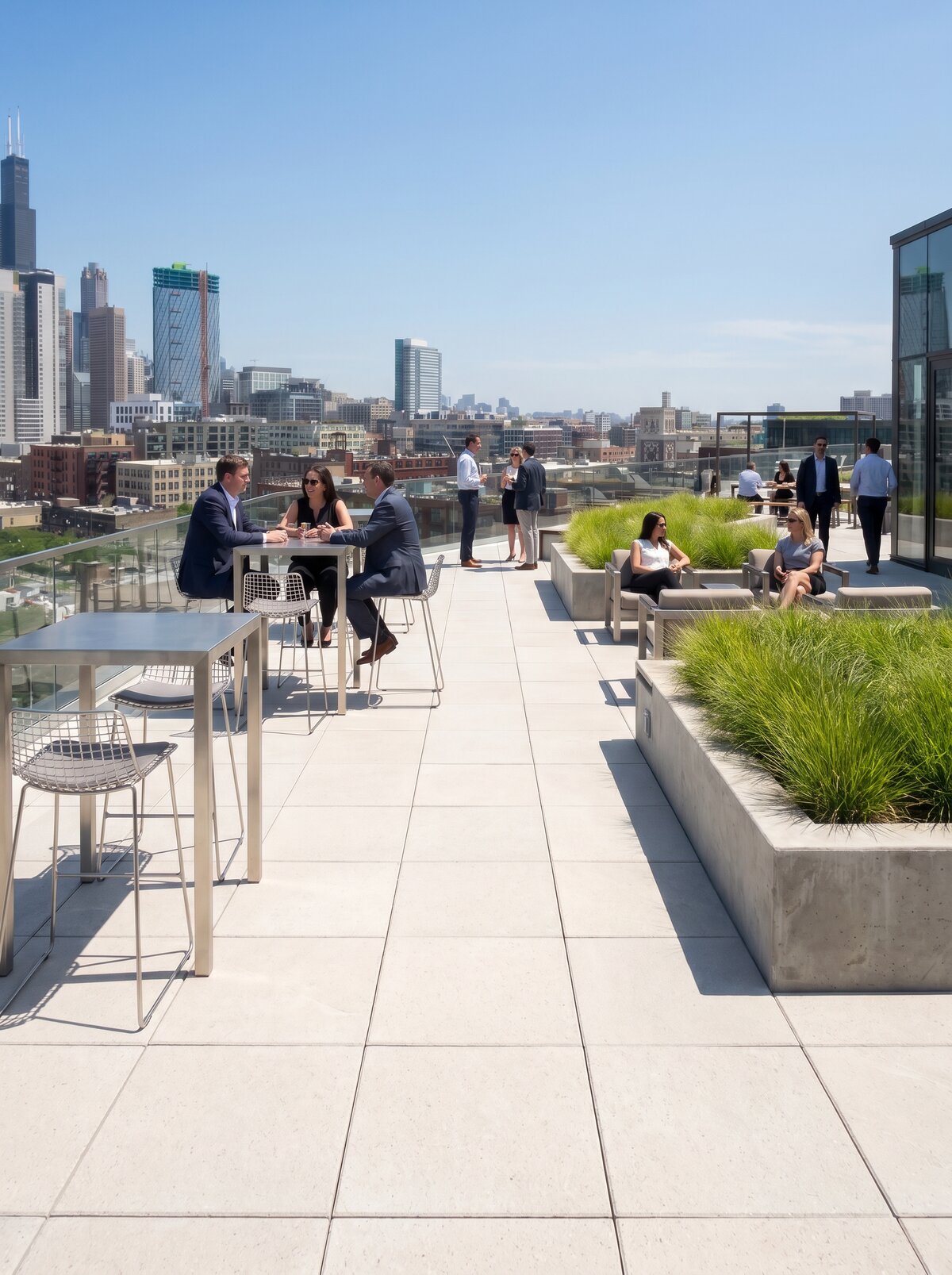

• Leichte Konstruktion: Im Vergleich zu dicken Betonplatten, die auf Sand und Stein verlegt werden, sind Porzellanplatten leicht (etwa 9–10 Pfund pro Quadratfuß). Dadurch eignen sie sich ideal für Dachterrassen und Balkone mit strengen Beschränkungen hinsichtlich der Konstruktionsmasse.

• Wärmedämmung und Luftzirkulation: Der offene Luftraum unter den Platten bildet eine thermische Barriere, die die Wärmeübertragung auf die Konstruktionsplatte verringert und gleichzeitig den Luftstrom ermöglicht, um Restfeuchtigkeit zu trocknen.

Vor Beginn des Projekts sollten alle notwendigen Werkzeuge und Materialien bereitgestellt werden. Der Besitz der richtigen Ausrüstung gewährleistet präzise Schnitte und ebene Flächen während der gesamten Dauer der Arbeiten.

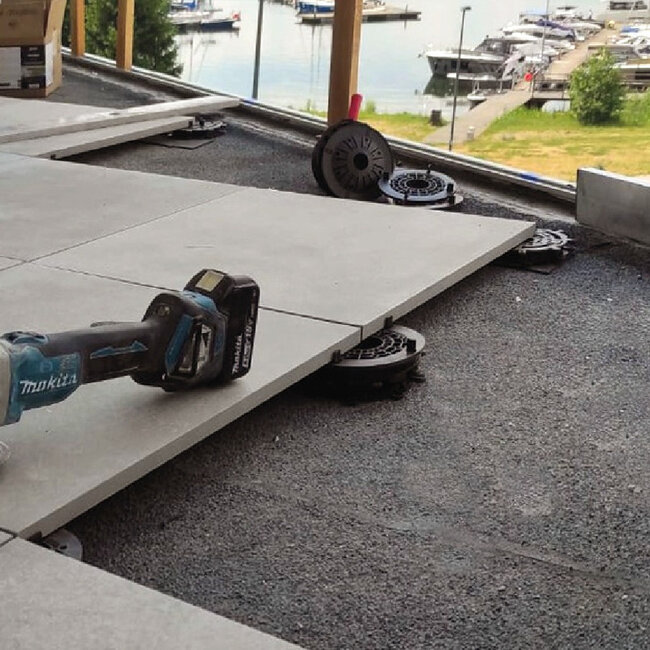

1. Porzellan-Terrassenplatten 20mm: Standardmäßige strukturelle Terrassenplatten für den Außenbereich (typischerweise 60x60 cm oder 30x120 cm)
2. Höhenverstellbare Stelzlager: Hochverstellbare Kunststoff-Stelzlager mit Abstandshaltern
3. Neigungsausgleicher: Zubehör für Stelzlager zur Neutralisierung von Bodenunebenheiten
4. Akustische rutschfeste Gummipads: Gummiunterlegscheiben 1mm–3mm zur Stabilisierung geringer Unterschiede in der Plattendicke
5. Nassfliesenschneidemaschine mit Diamantscheibe: Spezialisierte Säge zum Schneiden dichter Porzellanplatten mit 20mm Dicke
6. Laserwasserwaage oder lange Wasserwaage: Unerlässlich zur Festlegung der Basishöhen am gesamten Umfang
7. Schlagschnur und gespannte Schnur: Zur Aufrechterhaltung der geraden Ausrichtung des Rasters während der gesamten Montage
8. Vakuumheber für Platten mit Doppelsaugnapf: Sicheres Bewegen und Verlegen schwerer Porzellanplatten
9. Umfassungsklammern für Stelzlager (optional): Edelstahlklammern für eine ästhetische Finish offener Kanten
10. Rollmaßband und Universalmesser: Zum Messen von Spannweiten und Zuschneiden von Stelzlagerbasen oder Abstandshaltern

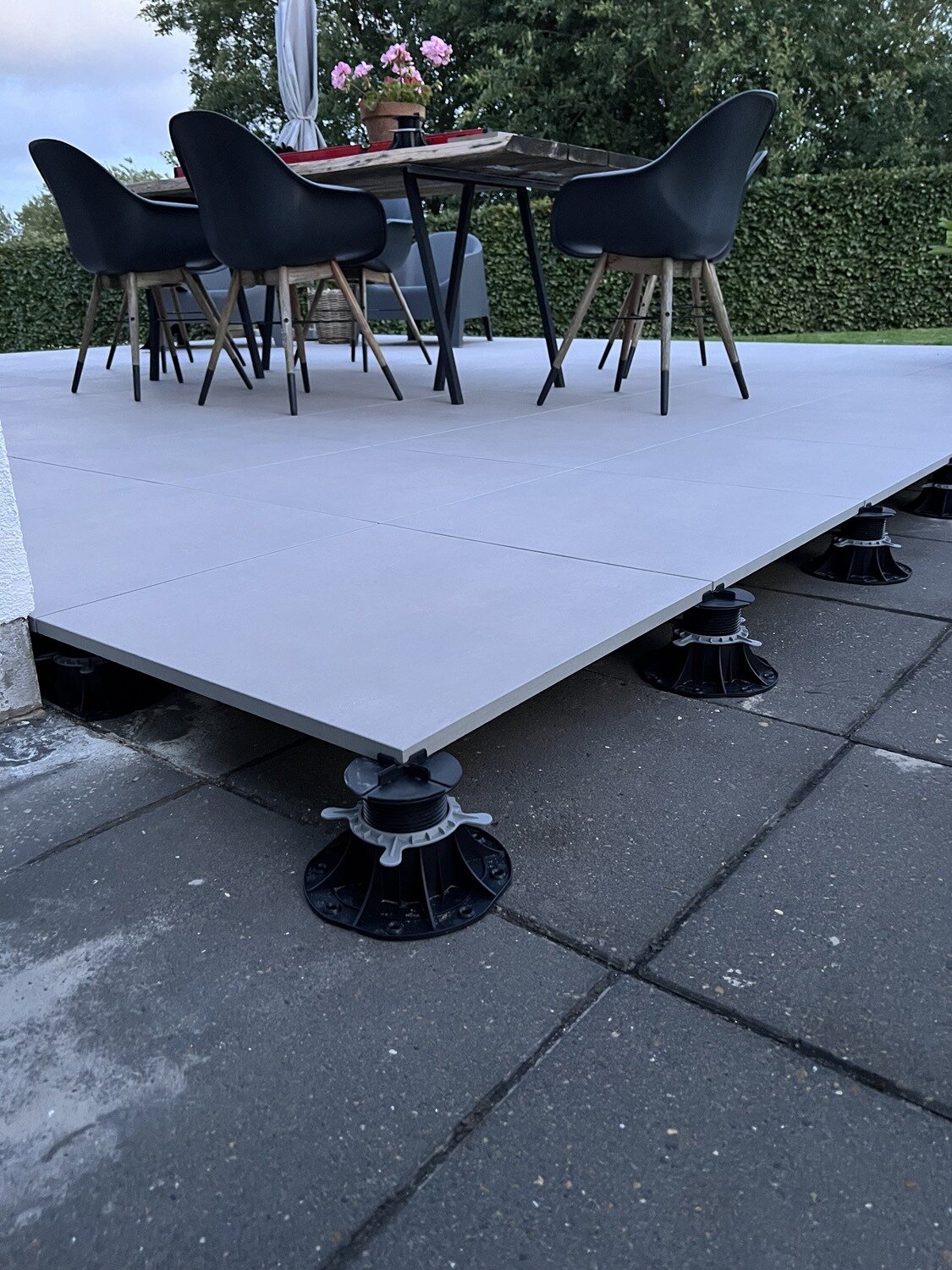

1. Vorhandene Betonplatten: Ideales Fundament. Stellen Sie sicher, dass die Platte konstruktiv stabil, frei von größeren Rissen und ordnungsgemäß von Gebäuden weg geneigt ist, um Wasser abzuleiten.

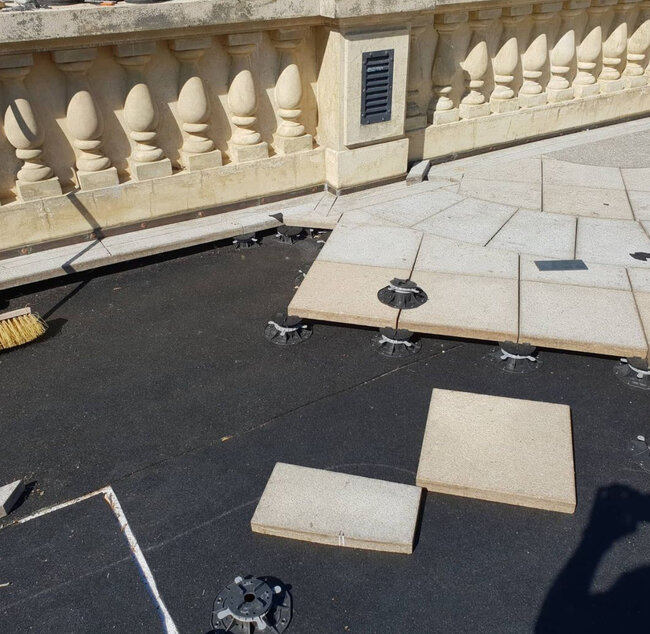

1. Dachmembranen und Balkone: Die Stelzlager können direkt auf wasserdichten Membranen (EPDM, TPO oder modifizierte Bitumenbahn) aufgestellt werden. Installieren Sie immer Gummischutzunterlagen unter den Stelzlagerfüßen, um eine Beschädigung der Membran zu verhindern.

1. Verdichteter Schotteruntergrund: Bei einer Installation auf Bodenniveau auf Erde heben Sie 10–15 cm aus, legen Sie ein Geotextilvlies aus und verdichten Sie Schotter der Körnung 3/4 Zoll auf 98 % Dichte. Platzieren Sie Betongehwegplatten direkt unter jedem Stelzlager, um Setzungen zu verhindern.

WARNUNG: Installieren Sie höhenverstellbare Stelzlager niemals direkt auf weichem Boden, Sand oder unverdichtetem Untergrund. Mit der Zeit drückt das Gewicht des Fußgängerverkehrs die Stelzlager in den Boden, was zu schweren Setzungen und unebenen Oberflächen führt.

Die richtige Planung verhindert unschöne Plattenzuschnitte und stellt sicher, dass die Stelzlager der erforderlichen Höhe der fertigen Oberfläche entsprechen.

1. Bestimmen Sie das Fertigfußboden-Niveau (FFE): Messen Sie von Türschwellen, Verkleidungslinien oder Geländern nach unten, um zu bestimmen, wo sich die obere Oberfläche der Feinsteinzeugplatte befinden muss. Denken Sie daran, 1/2 Zoll Abstand unterhalb der äußeren Türschwellen zu lassen, um das Eindringen von Wasser zu verhindern.

1. Bestimmen Sie die erforderliche Höhe der Stelzlager: Ziehen Sie die Dicke der Feinsteinzeugplatte (in der Regel 20 mm oder 3/4 Zoll) vom FFE ab, um die erforderliche Höhe des Stelzlagerkopfes zu ermitteln. Wählen Sie Stelzlager, die einen Verstellbereich bieten, der den niedrigsten und höchsten Punkt abdeckt.

1. Messen Sie das Gefälle des Untergrunds: Verwenden Sie eine Wasserwaage mit Gefällemessfunktion oder ein digitales Winkelmessgerät, um das Gefälle zu berechnen. Wenn der Untergrund ein Gefälle von mehr als 1 % aufweist, installieren Sie Gefälleausgleichsscheiben an der Basis des Stelzlagers oder verwenden Sie selbstnivellierende Stelzlagerköpfe, um eine perfekt ebene obere Oberfläche zu gewährleisten.

1. Planen Sie das Plattenraster: Messen Sie die Gesamtbreite und -länge des Bereichs. Zentrieren Sie das Rastermuster so, dass die Randzuschnitte an gegenüberliegenden Wänden die gleiche Breite haben und keine Randplatte schmaler als die Hälfte ihrer ursprünglichen Größe zugeschnitten wird.

Siehe auch: Kantenclip-Set SPIRAL, STANDARD, MAX – grau

• Eck-Stelzlager: Brechen Sie drei der vier Abstandshalter am Kopf des Stelzlagers mit einer Zange ab. Schneiden Sie den runden Sockel entlang der vorgezeichneten Schnittlinie auf der Unterseite ab, damit das Stelzlager bündig an zwei aneinandergrenzenden Wänden anliegt.

• Rand-/Kanten-Stelzlager: Brechen Sie zwei benachbarte Abstandshalter ab, um eine ebene Fläche für die Plattenkante zu schaffen und gleichzeitig zwei Abstandshalter zur Trennung benachbarter Platten zu behalten. Schneiden Sie eine Seite des runden Sockels flach ab, um sie an der Wand auszurichten.

• Mittlere Stelzlager: Lassen Sie alle vier Abstandshalter unversehrt.

EXPERTENTIPP: Werfen Sie die abgebrochenen Abstandshalter nicht weg. Bewahren Sie sie in Ihrer Werkzeugtasche auf; sie können als vertikale Unterlegscheiben oder manuelle Abstandhalter in der Nähe unregelmäßiger Wanddurchgänge verwendet werden.

Terrassenplatten aus Porzellan sind extrem dicht und schwer. Behandeln Sie sie vorsichtig, um Absplitterungen an den Ecken zu vermeiden.

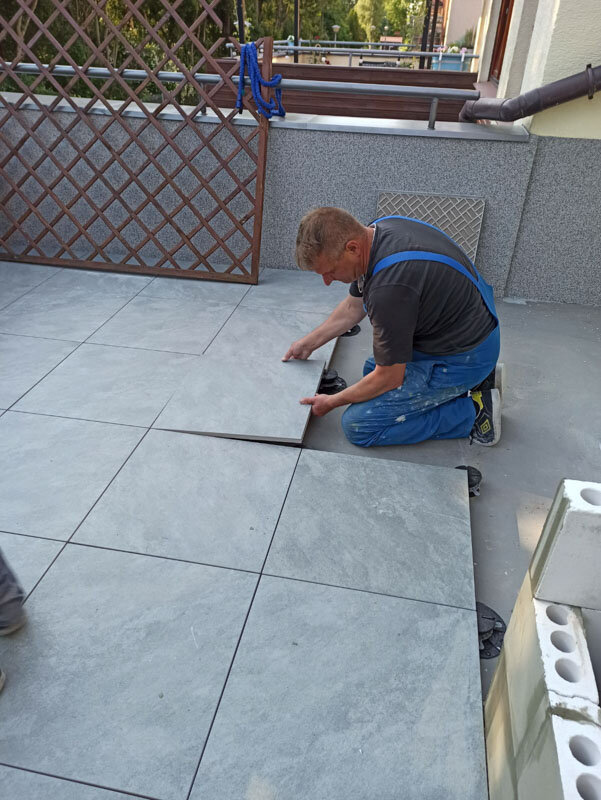

1. Platzieren Sie die erste Terrassenplatte aus Porzellan auf dem Eck-Stelzlager und richten Sie die Ecken der Platte an den Abstandshaltern aus.

1. Platzieren Sie benachbarte Stelzlager unter den übrigen Ecken der ersten Platte.

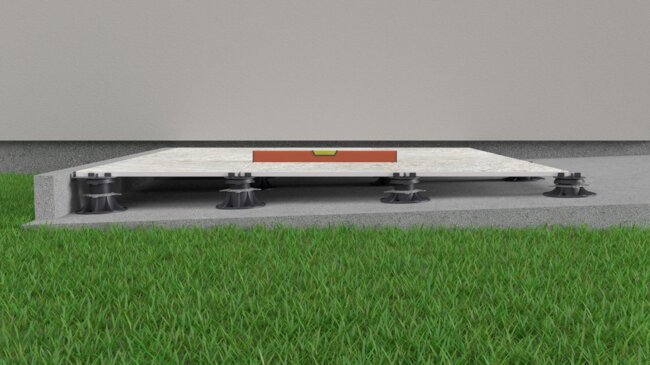

1. Verwenden Sie eine Wasserwaage mit einer Länge von 120 cm auf der Oberfläche der Platte in beide Richtungen (längs und quer).

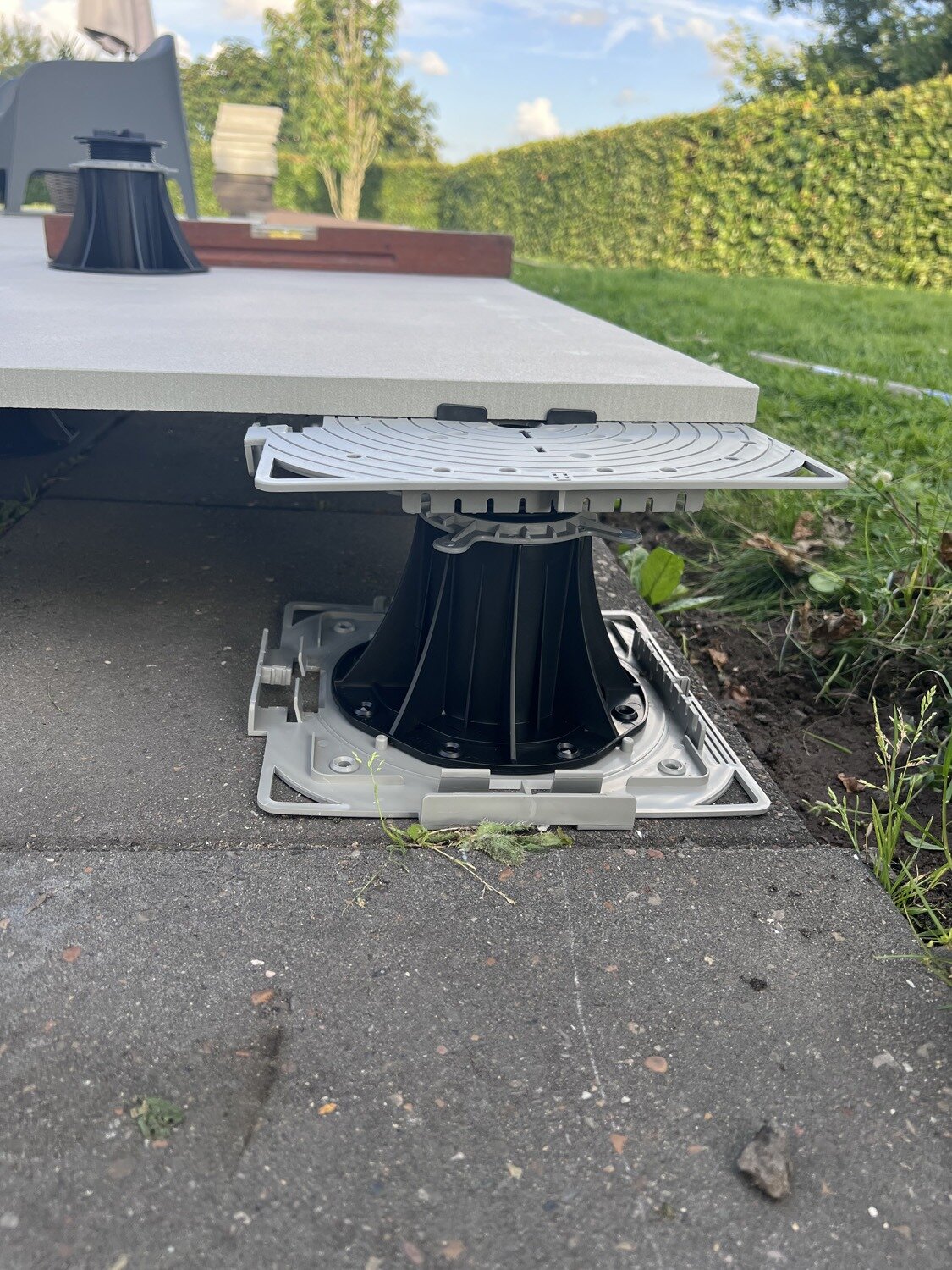

1. Durch Drehen der Gewindesäule jedes Stelzlagers wird die Höhe der Ecke angehoben oder abgesenkt. Passen Sie präzise an, bis die Platte perfekt waagerecht ausgerichtet ist.

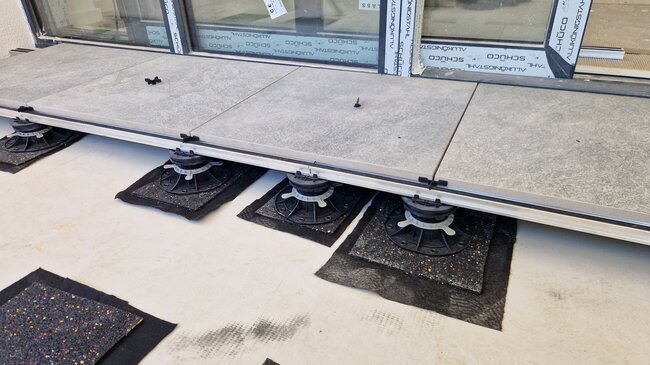

1. Legen Sie rutschfeste Gummipads mit einer Dicke von 1 mm oder 2 mm auf die Oberseite jedes Viertels des Stelzlagers, wo die Platte leicht wackelt. Gummipads dämpfen das Aufprallgeräusch und gleichen geringe Unterschiede in der Plattendicke aus.

Siehe auch: MAX Stelzlager 75-150 mm mit D3 für Platten

WARNUNG: Terrassenplatten aus Porzellan müssen an allen vier Ecken unterstützt werden. Bei Platten, die länger als 60 cm sind (z. B. 30"x120" oder 60"x120"), installieren Sie ein zusätzliches mittleres Stelzlager entlang der langen Kanten oder direkt unter der Mitte der Platte, um ein Durchbiegen der Mitte unter hoher Belastung zu verhindern.

Sobald die erste Reihe stabilisiert und nivelliert ist, erweitere die Installation nach außen Reihe für Reihe.

1. Schiebe die Zwischenlager ein: Wenn du jede neue Platte verlegst, schiebe ein Stelzlager unter die Stelle, an der sich die vier Ecken der Platten treffen. Die vier Distanznoppen richten die Ecken automatisch aus und halten gerade Drainagefugen von 2–4 mm ein.

1. Überprüfe die Geradlinigkeit des Rasters alle 3 Reihen: Spanne eine Schnur entlang der Linie einer offenen Fuge, um zu überprüfen, ob die Fugen nicht verrutschen. Selbst eine Abweichung von 1/16 Zoll auf zehn Fuß führt zu einer Verschiebung der Linie auf einer großen Terrasse.

1. Überprüfe die Oberflächennivellierung: Lege kontinuierlich eine lange Wasserwaage entlang mehrerer montierter Platten an. Gehe niemals davon aus, dass die Nivellierung einer Platte garantiert, dass die nächste passt; justiere die Distanzhülsen der Stelzlager im Zuge des Fortschritts.

Wenn alle vollen und zugeschnittenen Platten verlegt sind, führe eine abschließende Kontrolle durch, um die Installation zu blockieren.

1. Gehe über die Oberfläche: Gehe durch jeden Abschnitt der Terrasse. Achte auf klickende Geräusche oder leichte Bewegung unter den Füßen, was auf eine Ecke hinweist, die nicht gleichmäßig auf dem Stelzlager aufliegt.

1. Lege Gummipads unter lose Ecken: Hebe lose Ecken mit einem Vakuumheber mit Doppelsaugnapf an und lege dünne Gummipads ein, um jegliches restliches Wackeln zu beseitigen.

1. Blockiere die Stelzlagerflansche: Wenn deine höhenverstellbaren Stelzlager Arretierringe oder Klemmschrauben an den Gewindespindeln haben, ziehe sie fest, um zu verhindern, dass sich die Höhe des Stelzlagers im Laufe der Zeit durch Vibrationen oder Ausdehnungszyklen ändert.

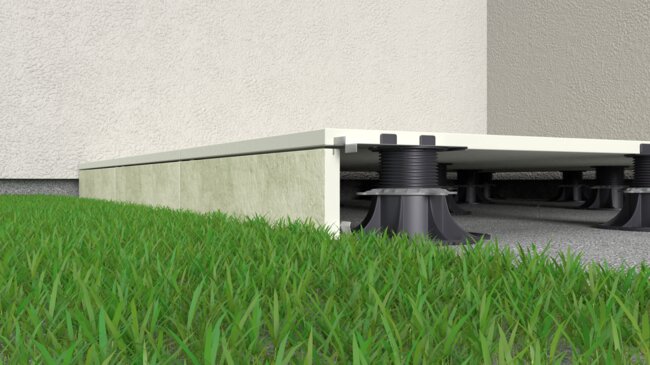

1. Montiere Randclips oder vertikale Stufen: Wenn deine erhöhte Terrasse freiliegende, offene Seiten hat (nicht durch Wände begrenzt), montiere vertikale umlaufende Clips, um die vertikalen zugeschnittenen Porzellanplatten zu halten. Dies verdeckt die Stelzlager und verleiht der Terrasse ein solides, fertiges Aussehen einer Steinkante.

##

• Ursache: Zu starkes Andrücken der Platten an die Abstandshalter, deren Verbiegen oder fehlendes bündiges Zuschneiden der Stelzlager an den Randwänden.

• Lösung: Ziehen Sie eine Schnur entlang der gesamten Reihe. Verwenden Sie ein kleines Brecheisen, um die gesamten Plattenlinien vorsichtig zurück in die richtige Position zu schieben. Stellen Sie sicher, dass die Abstandshalter fest an den Kanten aller vier aneinandergrenzenden Platten anliegen.

Ein- oder zweimal im Jahr verwenden Sie einen Vakuum-Saugheber für Platten, um eine oder zwei Platten in der Nähe von Bodenabläufen oder Stellen, an denen sich Schmutz ansammelt, anzuheben. Überprüfen Sie den Untergrund unter den Stelzlagern, um angesammelten Schlamm oder Laub zu entfernen und einen freien Wasserabfluss zu den Bodenabläufen oder Rinnenabläufen zu gewährleisten.

Feinsteinzeugplatten überstehen winterliche Frost-Tau-Wechsel problemlos, ohne zu reißen. Beim Entfernen von Schnee oder Eis:

• Verwenden Sie Schneeschaufeln mit Kunststoffklinge anstelle von Schaufeln mit Metallkante, um Kratzer auf der Plattenoberfläche zu vermeiden.

• Verwenden Sie handelsübliche Streumittel auf Basis von Calciumchlorid oder Streusalz; nicht poröses Feinsteinzeug wird durch chemische Eisauftaumittel weder degradiert noch angefressen.

Wenn Sie diesem Installationsprozess folgen — einen stabilen Untergrund vorbereiten, eine präzise Grundlinie einhalten, jede Plattenecke ausrichten und die Randbereiche sichern — schaffen Sie einen ebenen, schönen Außenbereich, der für intensive Fußgängerbelastung und schwierige Witterungsbedingungen über Jahrzehnte hinweg gebaut ist.
