Was ist die Mindesthöhe einer Stelzlager-Terrasse auf Stelzlagern?

Wenn Sie nur eine kurze Antwort benötigen:

• niedrigstes höhenverstellbares Stelzlager: 10 mm – SPIRAL 10–17 mm,

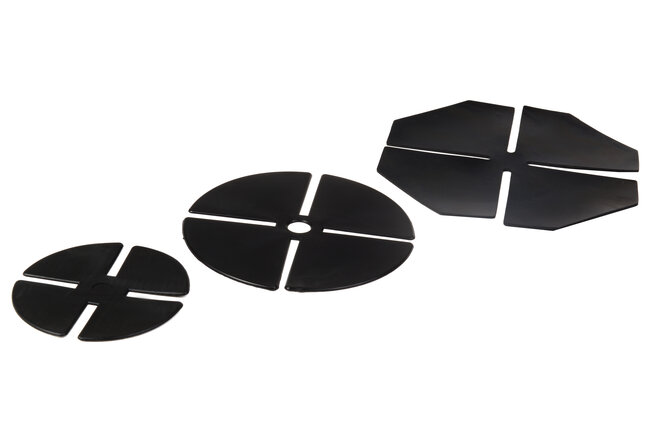

• niedrigste Unterstützung ohne Verstellung: 2 mm – Gummipad PAD-002,
• Mindesthöhe der Terrasse mit Keramikplatte 20 mm auf Gummipad 2 mm: ca. 22 mm,
• Mindesthöhe der Terrasse mit Platte 20 mm auf verstellbarem Stelzlager SPIRAL: ca. 30 mm,
• Mindesthöhe der Terrasse mit Dielen auf Aluminiumbalken: ca. 48 mm bei Verwendung eines Gummipads 3 mm oder ca. 55 mm bei Verwendung eines verstellbaren Stelzlagers ab 10 mm.

In der Praxis hängt die genaue Höhe noch von der Art des Belags, des Untergrunds, vorhandener Gefälle sowie der erforderlichen Möglichkeit zur Nivellierung der Konstruktion ab.

Niedrigste mögliche Varianten – Beispiele:

• Auflage: 2 mm
• Oberfläche / Konstruktion: Keramikplatte 20 mm
• Ungefähre Mindesthöhe: 22 mm

• Auflage: 10 mm
• Oberfläche / Konstruktion: Keramikplatte 20 mm
• Ungefähre Mindesthöhe: 30 mm

• Unterstützung: SBR Gummipad 3 mm
• Oberfläche / Konstruktion: ALU-Balken 25 mm Brett ca. 20 mm
• Ungefähre Mindesthöhe: ca. 48 mm

• Auflage: 10 mm
• Oberfläche / Konstruktion: ALU-Balken 25 mm + Brett ca. 20 mm
• Ungefähre Mindesthöhe: ca. 55 mm

Wichtig: Die Höhe des Stelzlagers ist nicht dasselbe wie die Höhe der fertigen Terrasse. Bei der Planung muss immer der gesamte Schichtaufbau vom Untergrund bis zur oberen Oberfläche der Platte oder des Brettes berücksichtigt werden.

Wenn wir unter Mindesthöhe die niedrigste Höhe verstehen, bei der wir weiterhin die Möglichkeit zur Regulierung und Nivellierung der Terrasse haben möchten, ist die Lösung ein Stelzlager aus der Serie SPIRAL 10–17 mm.

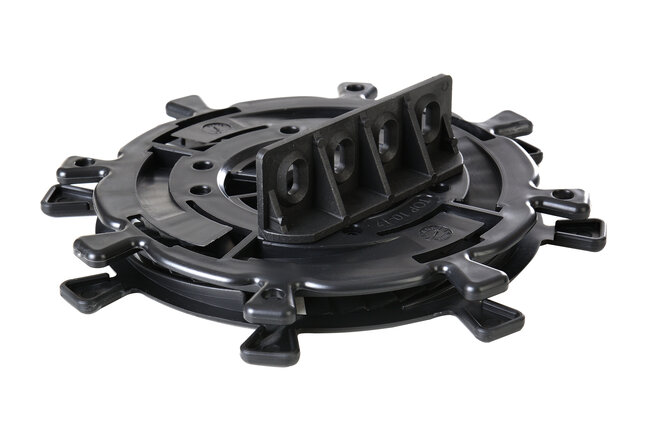

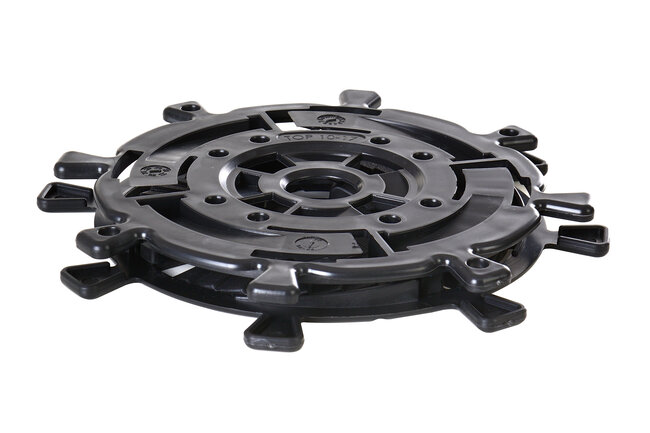

Seine Mindesthöhe beträgt 10 mm, und der Einstellbereich des ersten Modells umfasst Höhen von 10 bis 17 mm.

Dies ist besonders wichtig an Stellen, an denen der Raum zwischen dem Untergrund und der geplanten Terrassenoberfläche sehr gering ist, wir aber gleichzeitig die Möglichkeit benötigen, Höhenunterschiede auszugleichen.

Am häufigsten dann, wenn:

• das Niveau der fertigen Terrasse sehr nah am vorhandenen Untergrund liegt,
• die Terrassenfläche an die Schwelle der Terrassentür angepasst werden muss,
• der Untergrund kleine Unebenheiten aufweist,
• ein Gefälle vorhanden ist, das korrigiert werden muss,
• es uns auf eine genaue Nivellierung der Platten ankommt,
• sich die Höhe der Konstruktion über die Terrasse hinweg ändert.

Der letzte Punkt ist sehr wichtig.

Wenn wir beispielsweise einen Raum von 10 mm an einem Ende der Terrasse bis 16 mm am anderen Ende haben, löst eine Unterlegscheibe mit fester Höhe das Problem nicht. Ein verstellbarer Stelzlager ermöglicht es, jeden Auflagepunkt individuell einzustellen.

Dies ist wahrscheinlich der wichtigste Teil der Antwort.

Der Kunde misst sehr oft den Abstand:

vom vorhandenen Untergrund bis zur Unterkante der Terrassentürschwelle

und fragt: „Ich habe hier 3 cm. Passt da eine Stelzlager Terrasse?”

In diesem Fall reicht die Information, dass wir ein Stelzlager mit einer Höhe von 10 mm haben, nicht aus.

Man muss alle Schichten der Konstruktion berechnen.

Bei einer Terrasse mit Platten sieht die einfachste Formel wie folgt aus:

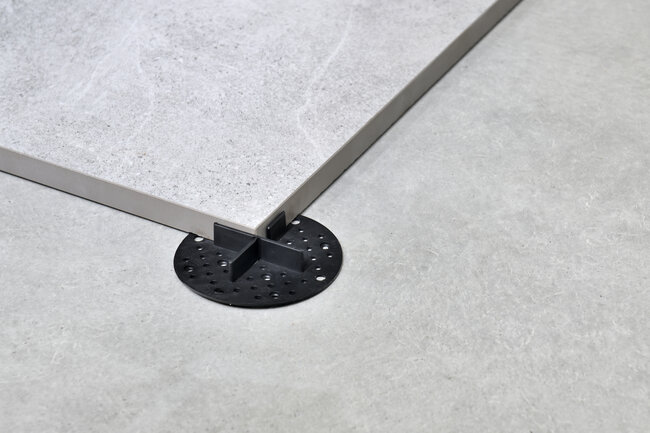

Für die punktuelle Verlegung auf Stelzlagern werden entsprechend vorbereitete Terrassenplatten verwendet. Eine sehr beliebte Lösung sind keramische Feinsteinzeugplatten mit einer Stärke von 20 mm.

Bei der Planung sollten stets die Deklaration und die Richtlinien des Herstellers der jeweiligen Platte bezüglich der Art ihrer Unterstützung geprüft werden.

Berechnung:

20 mm + 2 mm = 22 mm

Die theoretische Mindesthöhe dieser Anordnung beträgt also etwa:

22 mm

also 2,2 cm vom Untergrund bis zur oberen Oberfläche der Platte.

Dies ist eine der niedrigsten möglichen Anordnungen für eine trocken verlegte Terrasse.

Hier ist Vorsicht geboten.

Standardmäßige dünne Keramikfliesen, die zum Verkleben vorgesehen sind, sollten nicht automatisch als Platten behandelt werden, die für eine punktuelle Auflage auf Stelzlagern geeignet sind.

Bei einer Stelzlager Terrasse liegt die Platte nicht auf der gesamten Fläche des Klebemörtels auf. Sie wird an bestimmten Punkten gestützt, daher muss sie vom Hersteller für diese Anwendung vorgesehen sein und über eine entsprechende Festigkeit verfügen.

In der Praxis werden sehr häufig Feinsteinzeugplatten mit einer Dicke von 20 mm verwendet, die speziell für den Außenbereich und die Verlegung auf Stelzlagern entwickelt wurden.

Man sollte daher die Gesamthöhe der Konstruktion nicht durch die Verwendung einer beliebigen dünnen Platte von 8, 9 oder 10 mm reduzieren, die für das traditionelle Verkleben vorgesehen ist.

5 Regeln, damit Terrassenplatten auf Stelzlagern nicht reißen.

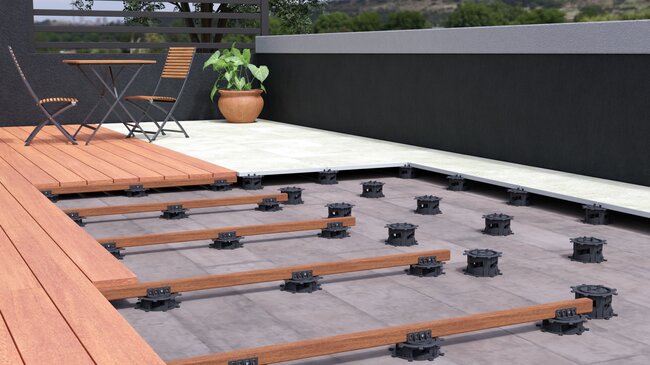

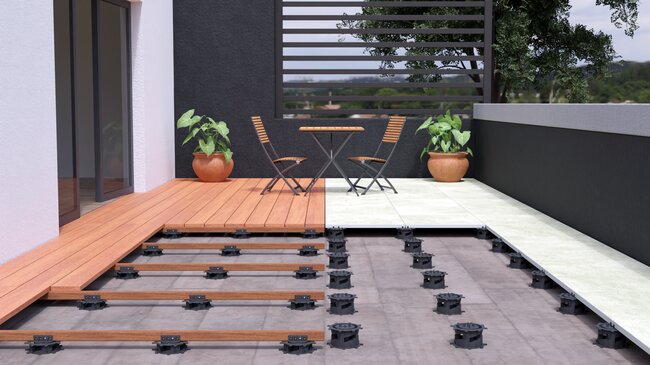

Mindesthöhe einer Terrasse aus Dielen auf Balken

Etwas anders sieht die Situation bei Terrassen aus:

• aus Holz,
• aus Verbundwerkstoff,
• WPC,
• aus anderen Dielen, die auf Balken montiert werden.

Hier müssen bereits drei Elemente addiert werden:

Stelzlager + Balken + Diele = Terrassenhöhe

Zum Beispiel:

• SBR Gummipad – 3 mm,
• niedriger Aluminiumbalken – ca. 25 mm,
• Terrassendiele – ca. 20 mm.

Berechnung:

3 + 25 + 20 = 48 mm

Das heißt, eine sehr niedrige Terrasse auf Balken kann in dieser Anordnung etwa:

48 mm, also knapp 5 cm, betragen.

Wenn wir anstelle der 3 mm Unterlegscheibe einen SPIRAL-Stelzlager verwenden, der die Regulierung ab 10 mm ermöglicht:

10 + 25 + 20 &= 55 mm

erhalten wir etwa: 55 mm Gesamthöhe der Konstruktion.

Für ein paar zusätzliche Millimeter erhalten wir die Möglichkeit, die Höhe der einzelnen Auflagepunkte zu regulieren.

Das erleichtert die Montage oft erheblich.

Bei einer sehr niedrigen Terrasse besteht die Versuchung, ein möglichst dünnes Profil zu verwenden. Das ist nicht immer der richtige Weg.

Der auf Stelzlagern liegende Balken wird punktuell unterstützt und überträgt zwischen den Auflagepunkten die auf die Terrasse wirkenden Lasten.

Deshalb muss er über eine ausreichende Steifigkeit verfügen.

In der Praxis sind Aluminiumprofile für niedrige Konstruktionen besonders vorteilhaft. Bei einer solchen Anwendung sollte ein Profil mit entsprechender Höhe gewählt werden – beispielsweise etwa 25 mm oder mehr, abhängig von seinem Querschnitt, dem Stützabstand, dem Balkenabstand und der geplanten Belastung.

Der Balken sollte also nicht ausschließlich anhand seiner Höhe ausgewählt werden. Der endgültige Stützabstand und die zulässigen Belastungen sollten sich aus den Parametern des verwendeten Systems ergeben.

Und was ist mit dem Gefälle des Untergrunds?

Bei sehr niedrigen Terrassen ist das Gefälle von großer Bedeutung.

Stellen wir uns einen Balkon vor, bei dem zwischen dem einen und dem anderen Ende ein Höhenunterschied von 20 mm besteht.

Wenn wir an der Tür 30 mm Platz haben, können es auf der gegenüberliegenden Seite bereits 50 mm sein.

Deshalb sollte man die Frage:

„Welches Stelzlager soll verwendet werden?“ nicht auf der Grundlage einer einzigen Höhenmessung beantworten.

Vor der Auswahl der Stelzlager sollten mindestens folgende Punkte gemessen werden:

• der niedrigste Punkt des Untergrunds,
• der höchste Punkt des Untergrunds,
• das Niveau der geplanten Terrassenoberfläche,
• die Dicke des gewählten Belags.

Erst dann erhalten wir den tatsächlichen Höhenbereich der benötigten Stützen.

Wie berechnet man die benötigte Höhe des Stelzlagers?

Bei Platten:

Höhe des Stelzlagers = Niveau der fertigen Terrasse – Niveau des Untergrunds – Dicke der Platte

Beispiel:

Abstand vom Untergrund bis zum Niveau der fertigen Terrasse:

42 mm

Dicke der Platte:

20 mm

42 mm – 20 mm = 22 mm

Wir benötigen also ein Stelzlager, das eine Höhe von etwa 22 mm ermöglicht.

An dieser Stelle kann ein passendes Modell aus der SPIRAL-Serie verwendet werden.

Stelzlagerhöhe = Höhe der fertigen Terrasse – Dicke der Diele – Höhe des Balkens

Beispiel:

Verfügbare Höhe:80 mm

Diele: 20 mm

Balken: 25 mm

80 – 20 – 25 = 35 mm

Für das Stelzlager selbst bleiben also etwa 35 mm.

Was wählen Sie bei einer sehr niedrigen Terrassenhöhe?

Sie können eine einfache Regel anwenden.

Wenn die Oberfläche aus 20 mm Platten besteht, müssen Gummipads mit fester Höhe, z. B. 2 mm, sowie eventuelle dünne Ausgleichselemente in Betracht gezogen werden.

Wir können eine Platte von 20 mm sowie einen höhenverstellbaren Stelzlager SPIRAL ab 10 mm verwenden.

Ein sehr niedriger Aufbau ist möglich:

SBR Gummipad + niedriger Aluminium-Balken + Diele.

In Betracht gezogen werden kann:

SPIRAL + niedriger Aluminium-Balken + Terrassendiele.

Planen Sie die Terrasse nicht „auf Kante“

Auch wenn wir mathematisch eine Mindesthöhe von z. B. 22, 30 oder 48 mm erhalten können, ist es in der Praxis ratsam, einen gewissen Spielraum zu lassen.

Bauuntergründe sind nur sehr selten ideal eben.

Vor Ort können auftreten:

• lokale Unebenheiten,
• Gefälle,
• Überlappungen der Abdichtung,
• Einläufe und Entwässerungen,
• Blecharbeiten,
• Höhenunterschiede,
• Installationen, die unter der Terrasse verlegt werden.

Daher ist es ratsam, vor dem Kauf der Konstruktionselemente Höhenmessungen an vielen Punkten der gesamten Fläche durchzuführen.

Stelzlager Terrassen – Montagesysteme und Technologie für Profis

Eine niedrige Terrasse bedeutet nicht, dass kein Platz für den Wasserabfluss vorhanden ist

Eine häufige Frage ist auch, ob das Wasser bei geringem Platz unter den Platten frei abfließen kann.

Bei einer Stelzlager-Terrasse fließt das Wasser durch die offenen Fugen zwischen den Platten und läuft dann über die Schicht unter der Oberfläche ab.

Daher ist nicht nur die Anhebung der Platten wichtig, sondern auch die korrekte Vorbereitung des Untergrunds und die Sicherstellung des Wasserabflusswegs.

Fuge oder Spalt auf der Außenterrasse - wie wählt man die richtige Breite?

Wie baue ich selbst eine Terrasse auf Kies, Gras oder Beton?

Die Antwort hängt davon ab, was wir unter der Höhe der Terrasse verstehen.

Wenn wir nach dem niedrigsten Stützelement fragen, kann man sogar bis auf folgende Werte gehen:

2 mm – Gummipad mit fester Höhe.

Wenn wir einen höhenverstellbaren Stelzlager benötigen:

10 mm – SPIRAL 10–17 mm.

Wenn uns die gesamte Terrasse mit einer 20 mm Keramikplatte interessiert:

• ca. 22 mm auf einem 2 mm Gummipad,
• ca. 30 mm auf einem höhenverstellbaren Stelzlager 10 mm.

Wenn wir hingegen eine Terrasse aus Dielen auf Balken bauen:

• ca. 48 mm bei 3 mm Gummipad + 25 mm Balken + 20 mm Diele,
• ca. 55 mm bei 10 mm Stelzlager + 25 mm Balken + 20 mm Diele.

Deshalb sollte man sich vor der Wahl des Systems vier Fragen stellen:

Welche Gesamthöhe steht mir zur Verfügung?

Wird die Terrasse aus Platten oder aus Dielen bestehen?

Benötige ich eine Höhenverstellung?

Wie groß sind die Höhenunterschiede im Untergrund?

Erst dann kann man die Stelzlager oder Gummipads richtig auswählen.

Das niedrigste verstellbare Stelzlager der SPIRAL-Serie hat einen Bereich von 10–17 mm. Es ermöglicht die Höhenverstellung bereits ab etwa 10 mm.

Wenn keine mechanische Höhenverstellung erforderlich ist, können Unterlegplatten mit fester Höhe verwendet werden. Die niedrigsten Lösungen unter den Platten haben etwa 2 mm.

Ja. Bei einer keramischen Platte mit einer Dicke von 20 mm und einem SPIRAL Stelzlager, das auf 10 mm eingestellt ist, beträgt die Gesamthöhe der Konstruktion etwa 30 mm.

Bei einer typischen Terrassenplatte mit einer Dicke von 20 mm ist dies sehr schwierig, da allein die Oberfläche bereits etwa 20 mm einnimmt. Bei Verwendung einer 2 mm Gummipad beträgt die Mindesthöhe des Systems etwa 22 mm.

Bei Verwendung einer SBR-Gummipad 3 mm, eines Aluminium-Balkens mit einer Höhe von ca. 25 mm und einer Diele von ca. 20 mm kann die Konstruktion ca. 48 mm betragen. Die genauen Werte hängen von den verwendeten Elementen und dem erforderlichen Stützenabstand ab.

Man sollte nicht automatisch gewöhnliche dünne Fliesen, die zum Verkleben bestimmt sind, als punktuell gestützte Platten verwenden. Die Platte muss vom Hersteller für eine solche Montageart vorgesehen sein. Bei Stelzlager Terrassen werden sehr häufig spezielle Feinsteinzeugplatten mit einer Dicke von etwa 20 mm verwendet.

In diesem Fall ist es am besten, ein verstellbares System zu wählen, dessen Höhenbereiche die gesamte Fläche abdecken. Die SPIRAL-Serie beginnt bei 10 mm und ermöglicht die Fortsetzung der Einstellung in weiteren Bereichen.

Man sollte das Zielniveau der oberen Terrassenfläche festlegen, dann den Abstand zum Untergrund an vielen Stellen messen und die Dicke der Platte oder die Dicke des Bretts und des Balkens abziehen. Auf diese Weise erhalten wir die tatsächliche Höhe der benötigten Stelzlager.
