Wie Installiert Man Verbundstoffdielen Auf Höhenverstellbaren Stelzlagern?

Höhenverstellbare Stelzlager lösen dieses Problem, indem sie die fertige Terrassenoberfläche von jeglichem Gefälle oder unebenen Untergrund darunter trennen. Als Hersteller von höhenverstellbaren Stelzlagern, der direkt mit Terrassenbauern, Generalunternehmern und gewerblichen Installateuren zusammenarbeitet, sehen wir aus erster Hand, wie ein geeignetes Stützsystem eine unregelmäßige Terrassenplatte oder ein Walmdach in eine ebene, selbstentwässernde Terrasse verwandelt, die unter Fußgängerverkehr stabil bleibt.

Um dieses Ergebnis zu erzielen, müssen Stelzlager, Unterkonstruktion und Verbunddielen als integriertes System behandelt werden. So planen, layouten und bauen Sie eine Verbundterrasse auf höhenverstellbaren Stelzlagern, die nicht durchbiegt, quietscht oder Wasser zurückhält.

Während Terrassenplatten oft direkt auf den Köpfen der Stelzlager mit Abstandshaltern aufliegen, erfordern Verbundwerkstoff-Dielen eine durchgehende lineare Auflage, um Kriechen, Federn oder Durchbiegen unter Last zu verhindern. Das bedeutet, dass Sie nahezu immer ein Raster auf Basis von Stelzlagern mit Aluminium- oder Stahlbalken oder hochwertigen, fäulnisbeständigen Rahmen aufbauen, an denen die Verbund-Clips befestigt werden.

Jede Baustelle hat ein bestimmtes Höhenbudget. Bei einer Dachterrasse wird die Höhe der fertiggestellten Terrasse durch die Türschwellen und die Höhe der Attika bestimmt.

Kartieren Sie den Untergrund, bevor Sie die Komponenten bestellen:

1. Legen Sie die Referenzhöhe fest (in der Regel die Türschwelle minus der Dicke der Diele, der Höhe des Balkens und des Profils des Stelzlagerkopfs).
2. Messen Sie den Abstand nach unten zum Untergrund am höchsten und am niedrigsten Punkt über den gesamten Verlauf.
3. Bestimmen Sie den Höhenbereich der Stelzlager.

Wenn am höchsten Punkt ein Stelzlager mit einer Höhe von 1,5 Zoll benötigt wird und der niedrigste Punkt auf 6 Zoll abfällt, prüfen Sie, ob die gewählte Stelzlagerlinie diesen Bereich problemlos abdeckt. In unserer Produktlinie entwerfen wir Teleskop-Stelzlager mit überlappenden Verstellbändern zwischen den Höhenstufen. Diese Überlappung gibt dem Team vor Ort einen Sicherheitsspielraum: Wenn der Betonuntergrund um zusätzliche drei Viertel Zoll unter das auf den Zeichnungen angegebene Niveau absinkt, kann der Flansch nach oben gedreht werden, ohne dass die Arbeiten unterbrochen und auf höhere Verlängerungen gewartet werden müssen.

Untergründe haben ein Gefälle zur Wasserableitung. Wenn das Stelzlager flach auf einer geneigten Membran liegt, neigt sich sein Kopf und bildet einen schrägen Kontaktpunkt zum Balken. Suchen Sie Stelzlager mit selbstnivellierenden Köpfen oder verstellbaren Sockeln zum Neigungsausgleich, die Gefälle von 0% bis 5% korrigieren. Die Aufrechterhaltung der Vertikalität des Stelzlager-Schafts gewährleistet, dass vertikale Lasten direkt in die Basis übertragen werden, wodurch seitliches Verrutschen oder Ermüdung der Verbindungen im Laufe der Zeit verhindert wird.

Siehe auch: Neigungsausgleicher MAX 8%

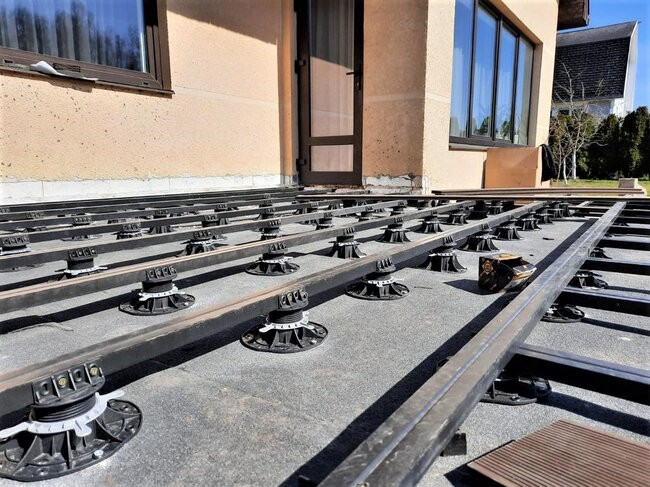

Die Art und Weise, wie der Balken auf dem Stelzlager aufliegt, entscheidet darüber, ob die Terrasse einen soliden oder einen hohlen Eindruck beim Berühren vermittelt.

• Balkenaufhängungen und -aufnahmen: Verwenden Sie Stelzlagerköpfe, die mit integrierten Balkenaufnahmen oder oberen Halterungen konstruiert sind. Diese halten Aluminium- oder Verbundstoff-Rahmenprofile eng, ohne sie einzuklemmen, und verhindern ein Verdrehen des Balkens.
• Befestigung: Befestigen Sie die Balken direkt am Stelzlagerkopf mit vom Hersteller zugelassenen Schrauben oder verwenden Sie einrastende Aufnahmehalterungen, die geringe thermische Bewegungen ermöglichen und gleichzeitig ein vertikales Anheben blockieren.
• Akustik- und Antivibrationspads: Hochdichte Gummipads, die zwischen dem Stelzlagerkopf und dem Balken platziert werden, dämpfen Trittschall. Auf genutzten Dächern verhindert dieses eine Detail, dass sich Schwingungen vom Gehen auf die Räume darunter übertragen.

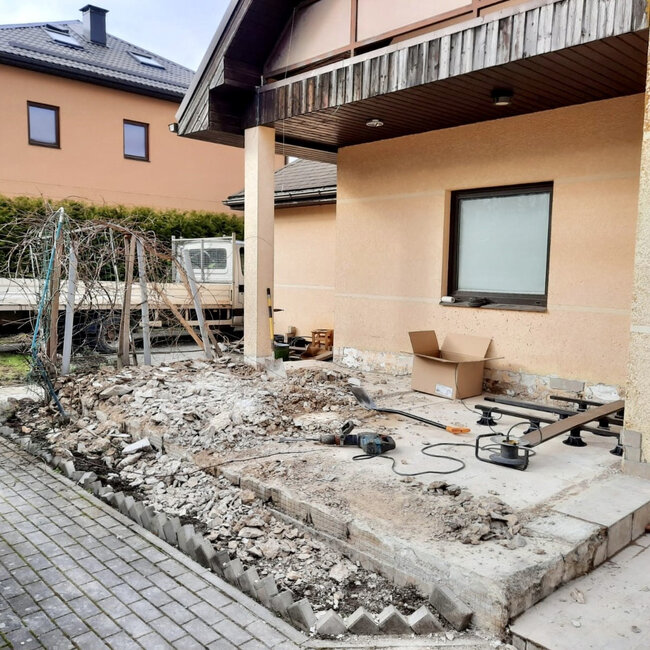

Stelle sicher, dass der Beton oder die Membran sauber und frei von scharfen Verunreinigungen sind. Auf empfindlichen Dachmembranen, ob homogen oder mit dem Brenner verschweißt, lege Schutzunterlagen unter jede Basis des Stelzlagers. Dies verhindert, dass die Kanten der Grundplatte über Jahre durch Mikrobewegungen die Abdichtung durchscheuern.

Setzen Sie das erste Stelzlager am kritischen Referenzpunkt, in der Regel direkt vor der Eingangstür, und lassen Sie dabei ausreichend Abstand für die Wasserableitung unterhalb der Schwelle. Spannen Sie straffe Schnurlinien kreuzweise über das Gelände, die die Oberkante der Balken markieren.

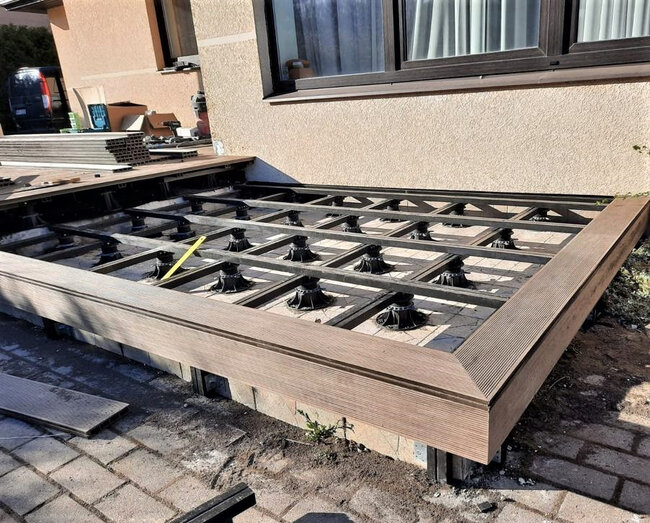

Stellen Sie die Rand-Stelzlager auf und legen Sie die äußeren Balken aus. Drehen Sie die Einstellringe von Hand, um die Balken mit der Schnurlinie auszurichten. Eine Laserwasserwaage erleichtert diesen Schritt erheblich, aber eine zusätzliche Kontrolle mit einer langen Wasserwaage stellt sicher, dass Sie nicht mit kleinen Verbiegungen der Balken kämpfen müssen.

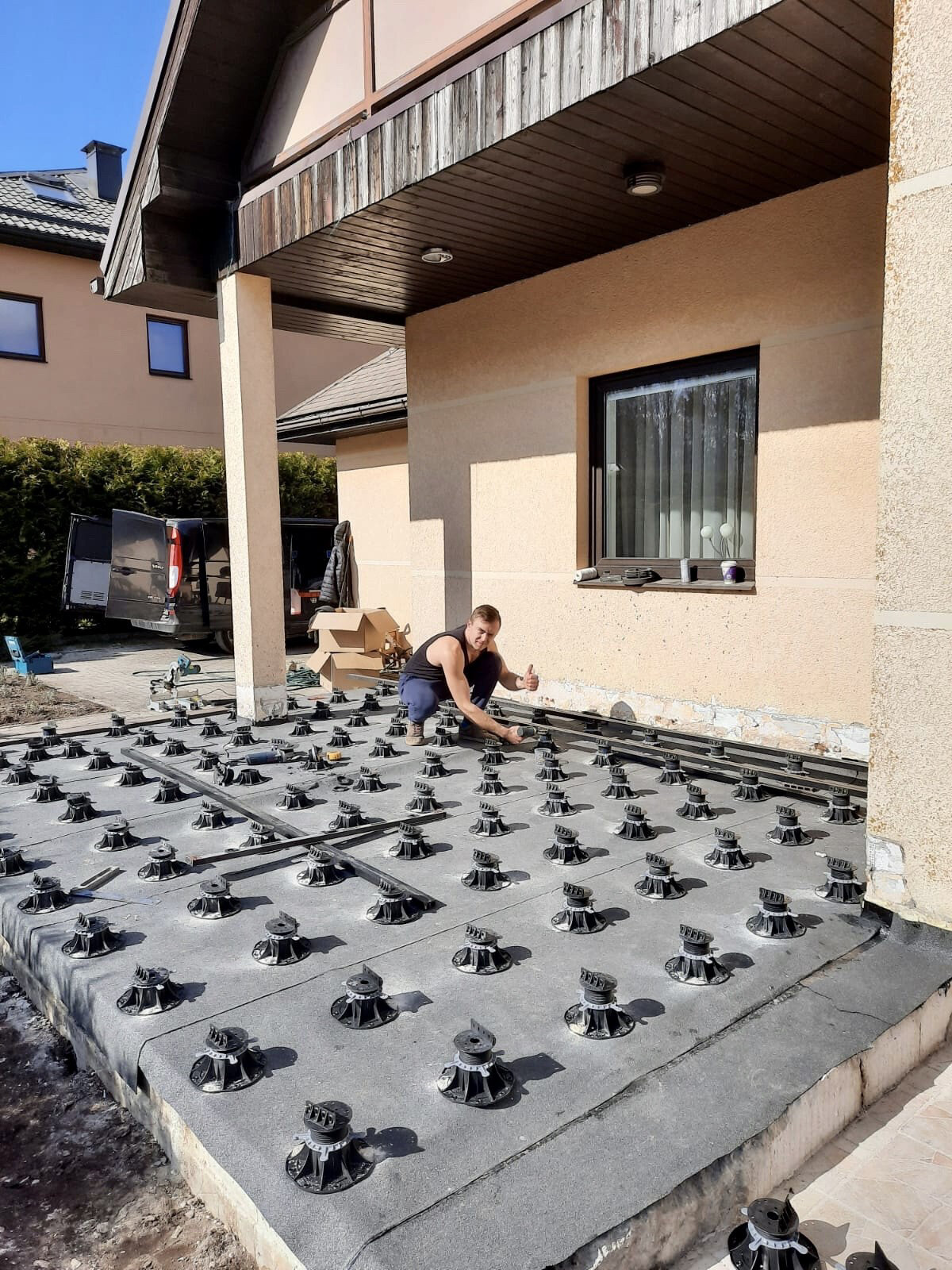

Platzieren Sie die übrigen Stelzlager im inneren Raster entsprechend dem Balkenlayout. Drehen Sie jeden Lagerkopf, bis er vollständigen, festen Kontakt mit der Unterseite der Konstruktion hat.

Wenn das Balkenraster nivelliert ist, gehen Sie darüber. Wenn sich ein Stelzlager frei dreht oder wackelt, überträgt es keine Last. Passen Sie die Distanzhülsen an, bis jeder Kontaktpunkt stabil ist, und verriegeln Sie dann die Konterringe oder Verriegelungshülsen, um die Gewinde an Ort und Stelle zu fixieren.

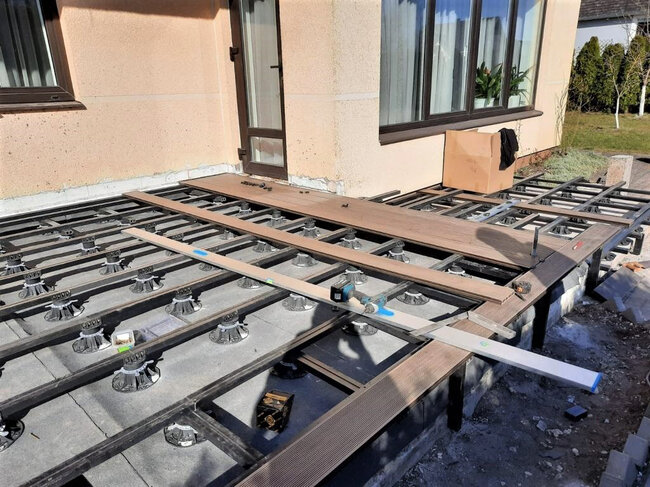

Wenn der Unterkonstruktionsrahmen steif und waagerecht ausgerichtet ist, erfolgt die Montage der Dielen ähnlich wie bei einer standardmäßigen Kompositterrassenkonstruktion, mit einigen entscheidenden Regeln für die auf Stelzlagern gelagerten Einheiten.

Verbundmaterial dehnt sich entlang seiner Länge aus und zieht sich zusammen, wenn sich die Temperatur ändert.

• Fugen zwischen den Dielen: Lassen Sie immer eine vom Dielenhersteller festgelegte Fuge in Abhängigkeit von der Umgebungstemperatur während der Montage. Eine Diele, die an einem kühlen Morgen bei 45°F verlegt wird, dehnt sich an einem Sommernachmittag bei 90°F erheblich aus.
• Umfangsabstände: Lassen Sie mindestens einen Viertelzoll Fuge zwischen den Dielenenden und jeder massiven Mauerwerkswand, Türschwelle oder Attika. Befestigen Sie Verbunddielen niemals starr an einer festen Konstruktion.

Siehe auch: Clever Level Stelzlager 80-200mm, 3 mm für Platten & Dielen

Der Raum unter einer auf Stelzlagern montierten Terrasse ist ihr größter Nutzvorteil. Das Wasser fließt ungehindert durch die Fugen zwischen den Dielen ab, tropft auf den Untergrund und läuft in Richtung der Abläufe und Entwässerungen, ohne durch durchgehende Balken behindert zu werden.

Halten Sie die Ränder offen oder verwenden Sie perforierte Lüftungsleisten, damit die Luft unter der Terrasse zirkulieren kann. Der kontinuierliche Luftstrom verhindert die Wärmestauung unter den Dielen und hält stagnierendes Wasser davon ab, Schimmel auf der Platte zu bilden.
