Stelzlager-Terrassen auf höhenverstellbaren Stelzlagern haben die moderne Architektur verändert und bieten schnelle Entwässerung, verdeckte Installationen und einfachen Höhenausgleich. Die traditionelle Montagemethode, bei der dicke Terrassenplatten ausschließlich an ihren vier Ecken unterstützt werden, bringt jedoch zwei dauerhafte Schwächen mit sich: katastrophales Plattenbrechen bei Stoßeinwirkung sowie Anfälligkeit gegenüber starkem Windsog bei erhöhten Konstruktionen.
Wenn eine punktuell unterstützte Keramikfliese bricht, stellt sie eine unmittelbare Gefahr durch herabfallende Bruchstücke dar. Gleichzeitig sind hohe Balkone, Gewerbedächer und Terrassen am Meer aerodynamischem Sog ausgesetzt, der lose verlegte Platten abreißen kann. Das DeckSafe-System von Solver Systems löst beide Probleme durch eine eigens entwickelte Unterkonstruktion aus Polypropylen, die die empfindliche Punktauflage in eine durchgehende, tragende Fläche verwandelt, ohne auf den Servicezugang unter der Terrasse zu verzichten.
Übergang von der Punktlagerung zur Flächenlagerung
Konventionelle Stelzlager-Systeme lassen bis zu 95 % der Unterseite der Platte ungestützt. Bei punktuellen Zufallsbelastungen, dynamischen Stößen oder natürlichen Mikrorissen wirkt die Platte als unbewehrter Träger.

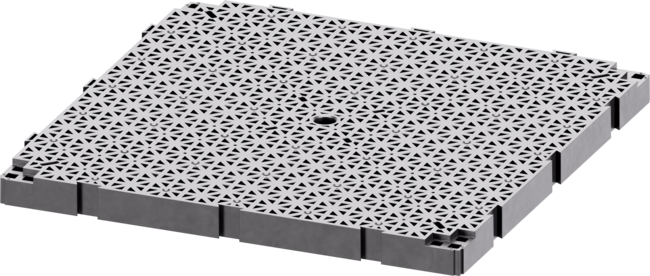

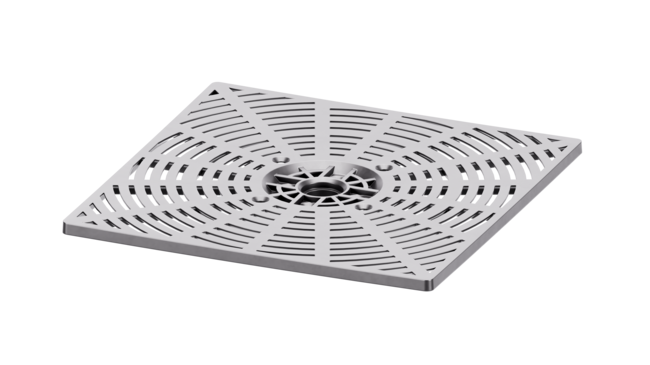

DeckSafe gestaltet diesen Mechanismus durch seine Hauptkomponente neu: das Unterkonstruktionsgitter DECS-DSP (589 x 589 x 40 mm). Hergestellt in Polen zu 100 % aus recyceltem, zertifiziertem Polypropylen-Regranulat (das zuverlässig von -20 °C bis +65 °C funktioniert), verfügt das Panel über eine dicht verrippte Fachwerkbasis, die mit sich kreuzenden vertikalen, horizontalen und diagonalen Konstruktionswänden ausgelegt ist.
- Reduzierung der Durchbiegung um 49,23 %: Strenge Finite-Elemente-Simulationen bestätigen, dass die Lagerung einer 15 mm dicken Keramikplatte auf dem durchgehenden DeckSafe-Gitter die Durchbiegung unter Punktlast im Vergleich zu konventionellen Eck-Stelzlagern um 49,23 % reduziert und damit das Risiko von Rissen im täglichen Gebrauch drastisch senkt.
- Unabhängige Lastredundanz: Wenn die Platte eine versehentliche strukturelle Beschädigung erleidet, übernimmt das darunterliegende DSP-Gitter selbstständig eine Grenzlast von 1,27 kN (130 kg) bei einer Durchbiegung von nur 5,4 mm. Statt in die Leere zu stürzen, bleibt der Nutzer sicher auf der Terrassenebene abgestützt.
- Dünnere, leichtere Ausführungen: Da das durchgehende Fachwerk die Hauptkonstruktionslasten übernimmt, können Architekten und Planer sicher dünnere Platten, Naturstein, Keramikfliesen sowie weiche Oberflächen wie Kunstrasen ohne konstruktive Kompromisse einsetzen.
Zertifizierter Schutz vor Windsog: Über UL-Standards hinaus
Das Windverhalten über Terrassen von Hochhäusern, Attiken und Küstentürmen erzeugt Zonen mit starkem Unterdruck (Sog). Standardplatten, die trocken verlegt werden, stützen sich ausschließlich auf ihr Eigengewicht, was sie bei starken Stürmen anfällig für Verschiebungen macht.
DeckSafe wurde entwickelt, um die strengen Testparameter des amerikanischen Standards UL 90 Uplift Rating / UL 580 zu übertreffen. In Standard-Zugfestigkeitstests erreichte die Verbindung zwischen der Keramikplatte und der DeckSafe-Unterkonstruktion eine Ausreißfestigkeit von 934 kg/m³ — deutlich über dem geforderten Schwellenwert von 512 kg/m³.
Mechanische Verriegelung (V-Slot-Profil)
Die chemische Verbindung zwischen glattem Kunststoff und Steinklebstoffen versagt häufig unter nassen Bedingungen oder bei zyklischen Temperaturschwankungen. DeckSafe löst dieses Problem durch ein integriertes keilförmiges Profil (V-Slot) entlang der Rippen der Oberseite. Wenn der Konstruktionskleber oder ein spezielles Butylband auf dem Gitter aushärtet, bildet es einen physischen Schwalbenschwanzschlüssel (mechanische Verriegelung), der die Delaminierung selbst bei extremen Sogbelastungen verhindert.
Zwei vielseitige Montageansätze
Das DeckSafe-Ökosystem passt sich verschiedenen architektonischen Anforderungen durch zwei komplementäre Montagemethoden an, die im Folgenden ohne starre Formatierung ausführlich beschrieben werden:

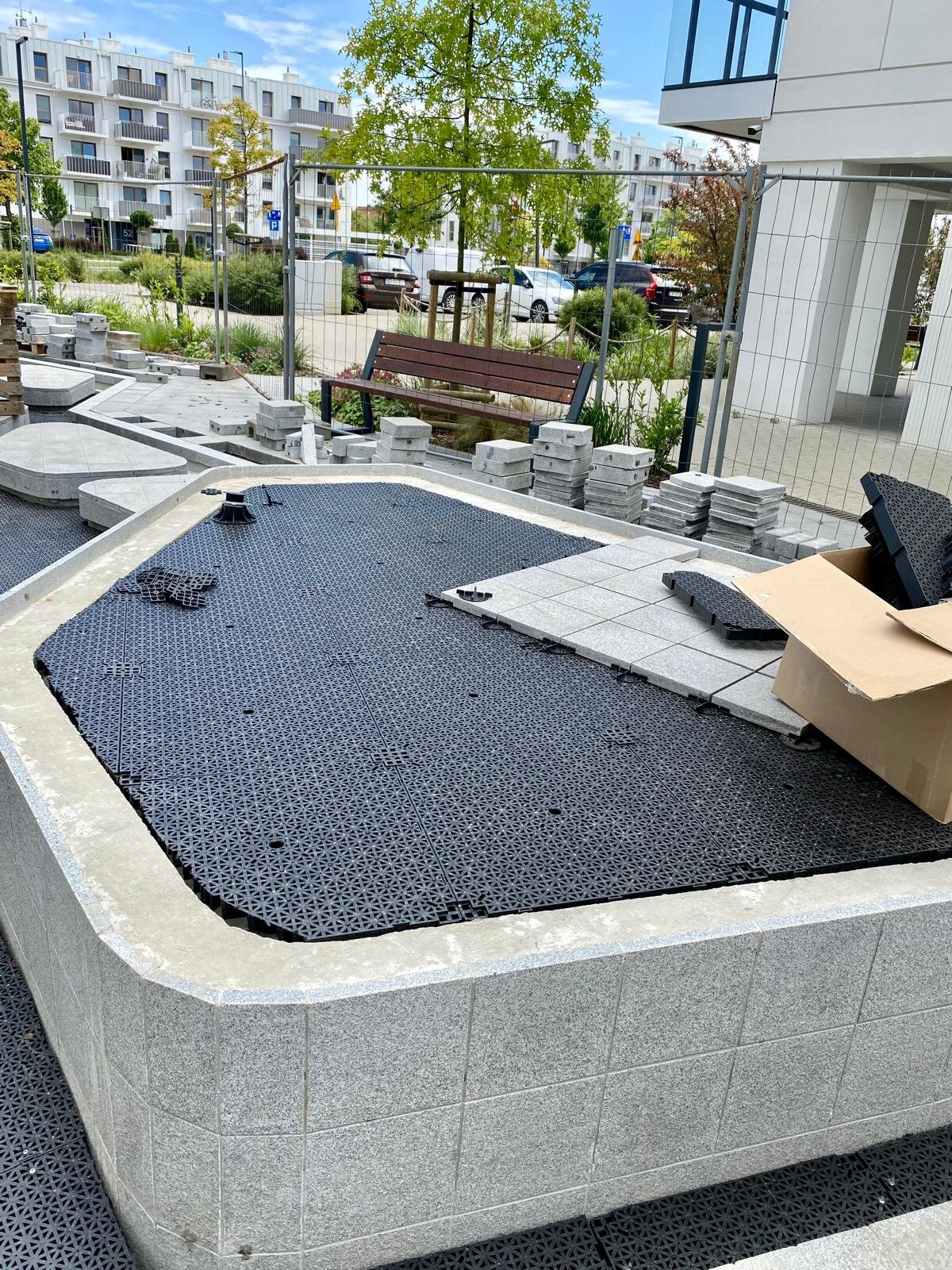

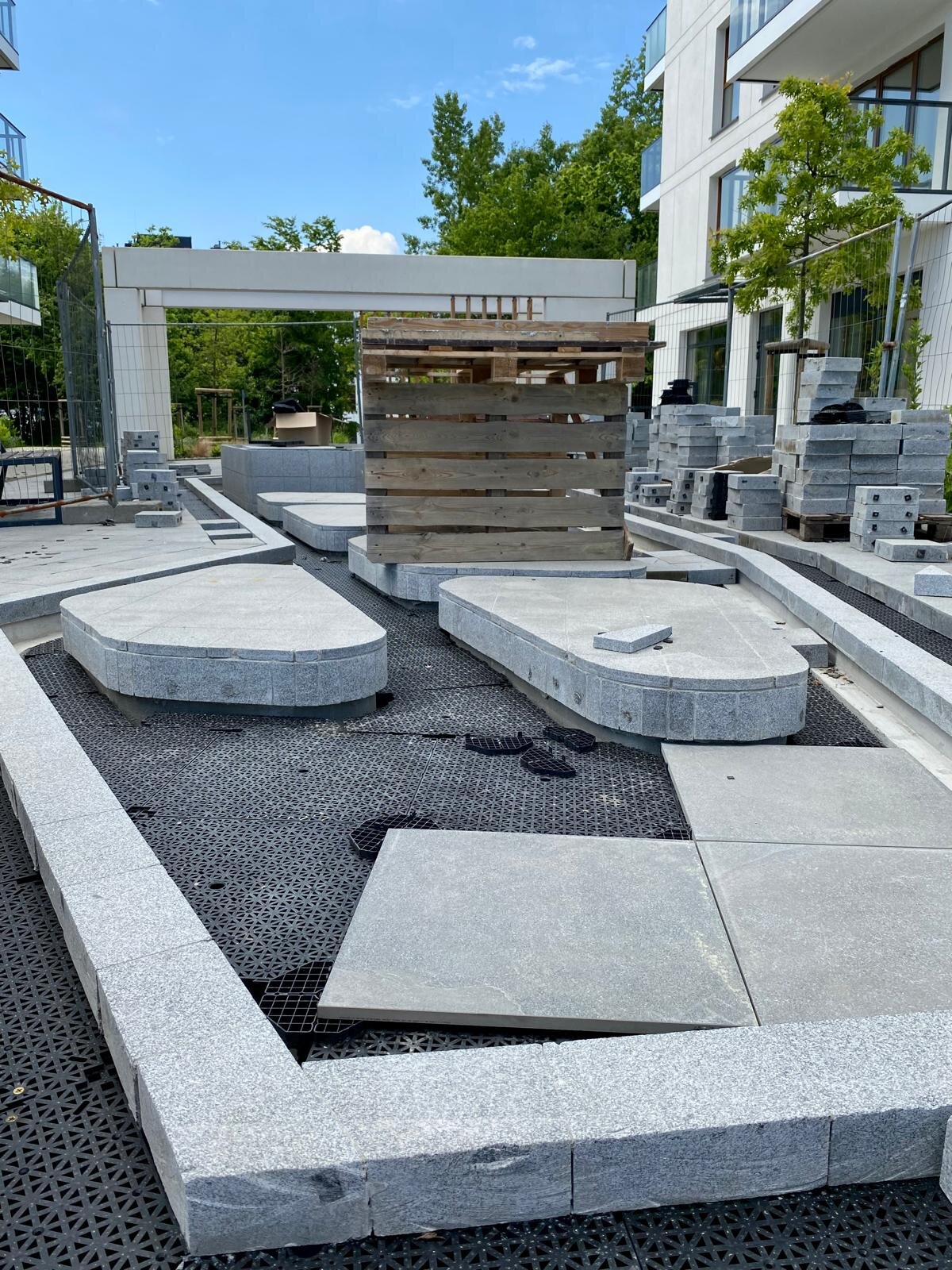

Methode 1: Vollfläche und maximale Designfreiheit
Diese Methode ist für Projekte geeignet, die sich durch Formate mit Platten im Multiformat, unregelmäßige Geometrien oder Kombinationen aus harten Platten mit weichen Oberflächen wie Kunstrasen auszeichnen. Im Rahmen von Methode 1:
- Kombinierte Montage: Die einzelnen DSP-Gitterpaneele werden über die gesamte Terrassenfläche kontinuierlich mithilfe integrierter umlaufender Schwalbenschwanzverbindungen verbunden.
- Entkoppelte Stelzlager: Die Positionen der Stelzlager sind von den Fugen und Plattenmaßen entkoppelt, was volle Freiheit bei der Plattenverlegung bietet.

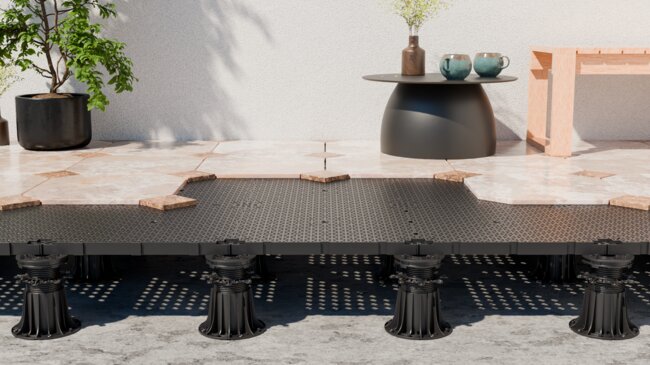

- Zentrale Aussteifung: Unter jedem DSP-Paneel wird ein zentrales Stelzlager platziert, um ein Durchbiegen der Mitte beim Begehen zu verhindern.
- Dehnungsmanagement: Die schwimmende monolithische Konstruktion wird in unabhängige Dehnungsfelder mit festgelegten Konstruktionsfugen unterteilt.

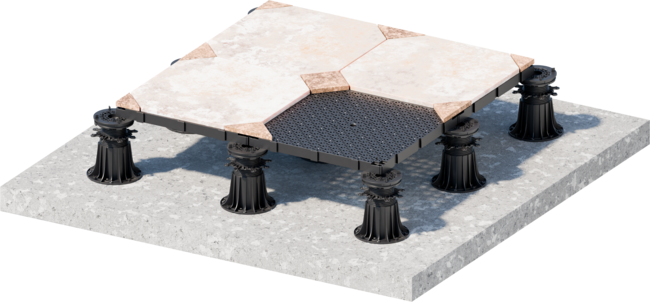

Methode 2: Integrierte Windsicherung
Diese Methode wurde speziell für Umgebungen mit starkem Wind, Hochhäuser und exponierte Küstendächer entwickelt und konzentriert sich auf maximale aerodynamische Widerstandsfähigkeit:
- Direkte Verklebung: Jedes Unterkonstruktionsgitter wird direkt auf eine einzelne Terrassenplatte 60 x 60 cm mit Kleber oder Butylband geklebt, wodurch ein verstärktes Konstruktionsmodul entsteht.
- Eckauflage: Die Stelzlager werden direkt mit den vier Ecken jedes Moduls ausgerichtet, wodurch kein zusätzliches zentrales Stützlager erforderlich ist.
- Direkte mechanische Verankerung: Jedes Modul wird mit einem patentierten DECS-LDF Verriegelungsstift mechanisch am Stelzlagerkopf befestigt.
Windschutz bei ultra-niedrigem Durchgang: WindGrip WGP Befestigungselement
Bei Terrassen, bei denen die Höhe der vertikalen Schwelle stark begrenzt ist und das DSP-Gitter mit einer Höhe von 40 mm nicht montiert werden kann, bietet Solver das DECS-WGP WindGrip Befestigungselement (216 x 216 x 15 mm, das nur 7 mm Höhe hinzufügt). Es wird werkzeuglos direkt auf den SPIRAL-Stelzlagern (ab einer Höhe von 17 mm) und MAX montiert. Seine raue, perforierte Oberfläche mit V-förmigen Rillen vergrößert die Kontaktfläche des Klebers und befestigt die Ecken der Terrassenplatten sicher bei starken Windböen.
Präzise Befestigungselemente und der Vorteil der Einzelplatten-Wartung
Traditionelle Windsicherungsmechanismen verbinden die Platten dauerhaft miteinander oder erfordern invasives Einkerben der Kanten, was die Platten schwächt und zum Abplatzen bringt. DeckSafe eliminiert das Einkerben vollständig und bewahrt dabei den vollständigen Servicezugang zu den Drainageschichten, MEP-Installationen und wasserdichten Membranen darunter.

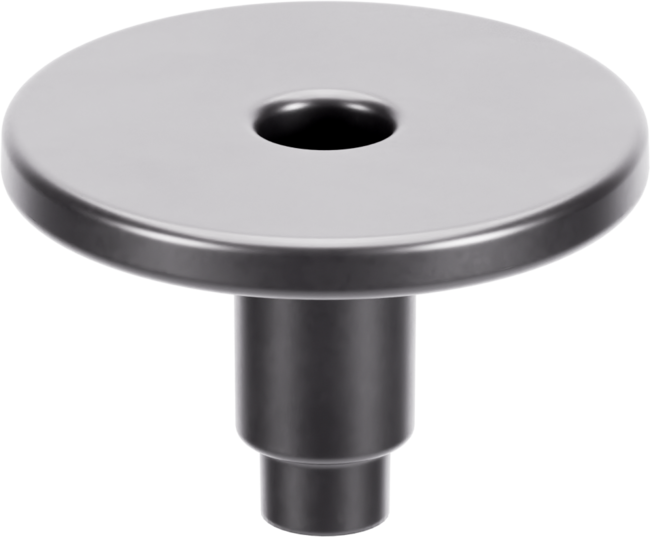

- DECS-LDF Verriegelungsstift: Hergestellt aus strapazierfähigem, recyceltem Polyamid, greift dieser Stift mit Pilzkopf in die Aufnahme am Kreuzungspunkt von vier benachbarten Gittern ein und wird direkt in die Achse des Stelzlagers geschraubt. Seine patentierte Geometrie ermöglicht es dem Installateur, einfach die integrierte Innenschraube zu lösen und den Stiftkopf seitlich entlang des offenen Spalts zu verschieben. Dadurch wird die Haltekante der Zielplatte freigegeben, sodass jede einzelne Platte aus der Mitte der Terrasse entfernt werden kann, ohne die umliegenden Reihen zu demontieren.
- Zentrierelemente (DECS-POSSTA und DECS-POSSPIMAX): Spezielle Adapter rasten sauber in die Kopfaufnahmen der Stelzlager Solver STANDARD, SPIRAL oder MAX ein, zentrieren die Gitter exakt und gewährleisten gleichmäßige Fugenlinien.
- DECS-PGC Nivellierstopfen: Beim Aufbau durchgehender, miteinander verbundener Untergründe (Methode 1) lassen sich die kreuzförmigen PGC-Stecker bündig in die Eckaussparungen einschieben und beseitigen leere Vertiefungen unter elastischen Oberflächen wie Kunstrasen.
- 10x größere Maßtoleranz: Im Gegensatz zu starren Wettbewerbsschalen, die auf feste metrische Maße zugeschnitten sind, nimmt DeckSafe reale Plattenabweichungen von 590 mm bis 600 mm mühelos auf und absorbiert problemlos fertigungsbedingte Toleranzen.
Hinweise zur Montage vor Ort
Um die akustische Leistung, die Belüftung und die strukturelle Stabilität zu gewährleisten, sind bei der Anordnung die besten ingenieurtechnischen Praktiken zu befolgen:
- Anforderungen an den Untergrund: Der Untergrund muss tragfähig, stabil und mit einem Gefälle von 1,5–2 % in Richtung der Entwässerungspunkte geneigt sein. Die Stelzlagerfüße dürfen niemals auf den niedrigeren Stelzlagerköpfen verlegt werden.
- Unterteilung der Dehnungsfelder: Da sich Polypropylen mit den Schwankungen der Umgebungstemperatur ausdehnt und zusammenzieht, muss das Raster der DSP-Unterkonstruktion in unabhängige Dehnungsfelder mit Abmessungen von höchstens 3,0 m x 3,0 m unterteilt werden.
- Umfangs- und Innenfugen: Entlang von Gebäudefassaden, Wänden, Attiken sowie zwischen benachbarten Feldern von 3 m ist eine ungehinderte Dehnungsfuge mit einer Breite von mindestens 15 mm (erhöht auf 20 mm bei starker Sonneneinstrahlung oder bei Verwendung dunkler Terrassenplatten) einzuhalten. Die Gitter an den Feldstößen müssen frei von Schwalbenschwanzverbindungen sein und dürfen nicht an den Stelzlagerköpfen verschraubt bleiben.
- Präzise Justierung nach der Montage: Höhenkorrekturen an der fertigen Terrasse können nach der Montage mit einem speziellen Einstellschlüssel durch die offenen Plattenfugen hindurch vorgenommen werden, ohne dass die fertige Unterkonstruktion demontiert werden muss.
Durch die Verbindung eines ästhetischen architektonischen Designs mit struktureller Sicherheit bietet DeckSafe eine vollständig zertifizierte, hochfeste Trägermatte. Sie ermöglicht Architekten, komplexe Plattenmuster frei zu komponieren, bietet Entwicklern eine nachweisbare Begrenzung des Risikos durch Wind und Rissbildung und gibt Installateuren ein schnelles, nicht-invasives System an die Hand, das für die Bewältigung anspruchsvoller Außenbedingungen gebaut ist.
